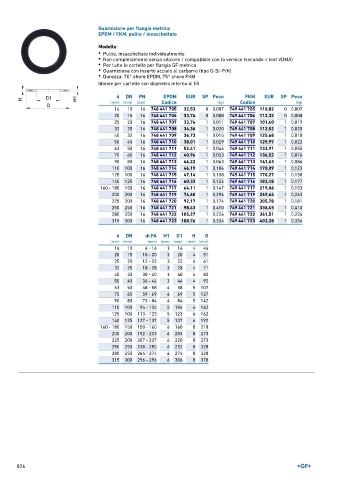

P. 826
Guarnizione per flangia metrico
EPDM / FKM, pulito / insacchettato
Modello:
• Pulite, insacchettate individualmente
• Non completamente senza silicone / compatibile con la vernice (secondo il test VDMA)
• Per tutte le cartelle per flangia GF metrico
• Guarnizione con inserto acciaio al carbonio (tipo G-St-P/K)
• Durezza: 70° shore EPDM, 75° shore FKM
Idonee per cartelle con diametro interno di FA
d DN PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
16 10 16 748 441 705 32,53 0 0,007 749 441 705 110,82 0 0,007
20 15 16 748 441 706 33,74 0 0,008 749 441 706 112,32 0 0,008
25 20 16 748 441 707 33,74 1 0,011 749 441 707 101,40 1 0,019
32 25 16 748 441 708 34,36 1 0,020 749 441 708 112,52 1 0,020
40 32 16 748 441 709 36,73 1 0,015 749 441 709 125,68 1 0,018
50 40 16 748 441 710 38,01 1 0,029 749 441 710 129,97 1 0,022
63 50 16 748 441 711 52,41 1 0,046 749 441 711 133,91 1 0,055
75 65 16 748 441 712 40,96 1 0,053 749 441 712 136,52 1 0,076
90 80 16 748 441 713 44,22 1 0,063 749 441 713 141,63 1 0,086
110 100 16 748 441 714 46,19 1 0,106 749 441 714 170,09 1 0,123
125 100 16 748 441 715 47,14 1 0,158 749 441 715 170,27 1 0,158
140 125 16 748 441 716 60,33 1 0,124 749 441 716 183,18 1 0,177
160 - 180 150 16 748 441 717 64,11 1 0,147 749 441 717 219,06 1 0,153
200 200 16 748 441 719 74,60 1 0,294 749 441 719 269,64 1 0,263
225 200 16 748 441 720 92,17 1 0,174 749 441 720 305,78 1 0,181
250 250 16 748 441 721 98,43 1 0,410 749 441 721 336,45 1 0,410
280 250 16 748 441 722 105,27 1 0,226 749 441 722 361,51 1 0,226
315 300 16 748 441 723 108,76 1 0,334 749 441 723 403,28 1 0,334
d DN di FA H1 D1 H D
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 10 6 - 16 3 16 4 46
20 15 10 - 20 3 20 4 51
25 20 12 - 22 3 22 4 61
32 25 18 - 28 3 28 4 71
40 32 30 - 40 3 40 4 82
50 40 36 - 46 3 46 4 92
63 50 48 - 58 4 58 5 107
75 65 59 - 69 4 69 5 127
90 80 73 - 84 4 84 5 142
110 100 94 - 104 5 104 6 162
125 100 113 - 123 5 123 6 162
140 125 127 - 137 5 137 6 192
160 - 180 150 150 - 160 6 160 8 218
200 200 192 - 203 6 203 8 273
225 200 207 - 207 6 220 8 273
250 250 238 - 250 6 252 8 328
280 250 264 - 274 6 274 8 328
315 300 296 - 296 6 306 8 378
