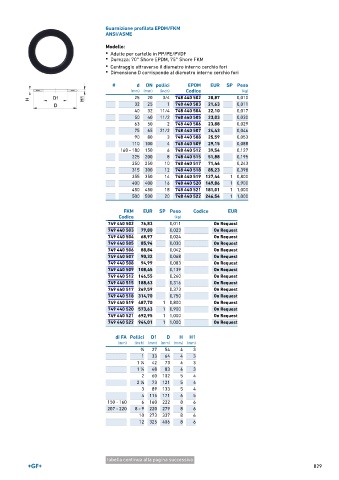

Page 829 - GEORGFISCHER - LISTINO 896

Guarnizione profilata EPDM/FKM
ANSI/ASME

Modello:
• Adatte per cartelle in PP/PE/PVDF
• Durezza: 70° Shore EPDM, 75° Shore FKM

• Centraggio attraverso il diametro interno cerchio fori
• Dimensione D corrisponde al diametro interno cerchio fori

# d DN pollici EPDM EUR SP Peso
(mm) (mm) (inch) Codice (kg)
25 20 3/4 748 440 502 20,87 0,010
32 25 1 748 440 503 21,63 0,011
40 32 11/4 748 440 504 22,10 0,017
50 40 11/2 748 440 505 23,03 0,030
63 50 2 748 440 506 23,88 0,029
75 65 21/2 748 440 507 24,43 0,046
90 80 3 748 440 508 25,59 0,053
110 100 4 748 440 509 29,15 0,088
160 - 180 150 6 748 440 512 39,54 0,127
225 200 8 748 440 515 51,88 0,195
250 250 10 748 440 517 71,44 0,243
315 300 12 748 440 518 85,23 0,398
355 350 14 748 440 519 127,44 1 0,800
400 400 16 748 440 520 149,86 1 0,900
450 450 18 748 440 521 181,01 1 1,000
500 500 20 748 440 522 246,54 1 1,000

FKM EUR SP Peso Codice EUR
Codice (kg)
749 440 502 76,83 0,011 On Request
749 440 503 79,80 0,023 On Request
749 440 504 68,97 0,024 On Request
749 440 505 85,94 0,030 On Request
749 440 506 88,84 0,042 On Request
749 440 507 90,32 0,068 On Request
749 440 508 94,99 0,083 On Request
749 440 509 108,45 0,139 On Request
749 440 512 146,55 0,240 On Request
749 440 515 188,63 0,316 On Request
749 440 517 249,59 0,373 On Request
749 440 518 314,70 0,750 On Request
749 440 519 487,70 1 0,800 On Request
749 440 520 573,63 1 0,900 On Request
749 440 521 692,95 1 1,000 On Request
749 440 522 944,01 1 1,000 On Request

di FA Pollici D1 D H H1
(mm) (inch) (mm) (mm) (mm) (mm)
3 27 54 4 3
∕4
1 33 64 4 3
1 42 73 4 3
1 ∕4
1
1 ∕2 48 83 4 3
2 60 102 5 4
1
2 ∕2 73 121 5 4
3 89 133 5 4
4 115 171 6 5
150 - 160 6 160 222 8 6
207 - 220 8 - 9 220 279 8 6
10 273 337 8 6
12 325 406 8 6

tabella continua alla pagina successiva
829
