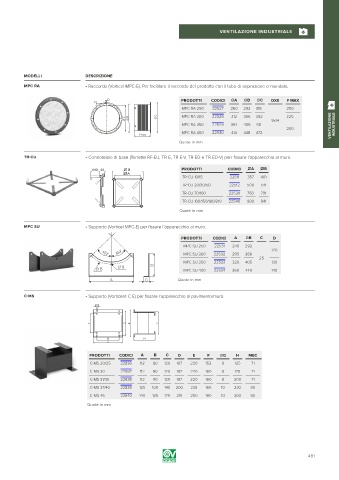

Page 481 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE

MODELLI DESCRIZIONE
MPC RA • Raccordo (Vorticel MPC-E). Per facilitare il raccordo del prodotto con il tubo di aspirazione o mandata.

D PRODOTTI CODICI ØA ØB ØC DXE F MAX
E
MPC RA 250 22527 260 292 318 200
MPC RA 300 22528 312 366 392 225
9x14
MPC RA 350 22529 364 405 431 VENTILAZIONE INDUSTRIALE
200
MPC RA 400 22530 414 448 472
F max
Quote in mm

TR-CU • Controtelaio di base (Torrette RF-EU, TR E, TR E-V, TR ED e TR ED-V) perr fissare l’apparecchio al muro.
PRODOTTI CODICI †A †B
140 40 B
A
TR-CU 10/15 22511 357 401
TR-CU 20/30/50 22512 500 541
TR-CU 70/100 22539 750 791
TR-CU 100/150/180/210 22540 900 941
Quote in mm

MPC SU • Supporto (Vorticel MPC-E) per fissare l’apparecchio al muro.

PRODOTTI CODICI A ØB C D
MPC SU 250 22531 240 292
45ϒ 120
45ϒ MPC SU 300 22532 295 366
25
MPC SU 350 22533 320 405 130
D
MPC SU 400 22534 360 448 140
A C Quote in mm

C-MS • Supporto (Vorticent C E) per fissare l’apparecchio al pavimento/muro.

G

A D E F

B H
C
PRODOTTI CODICI A B C D E F ØG H MEC
C-MS 20/25 22836 112 90 120 187 220 152 8 125 71
C-MS 30 22837 112 90 120 187 220 160 8 170 71
C-MS 31/35 22838 112 90 120 187 220 160 8 200 71
C-MS 37/40 22839 125 100 140 200 235 165 10 230 80
C-MS 45 22840 140 125 175 215 250 180 10 300 90
Quote in mm

481
