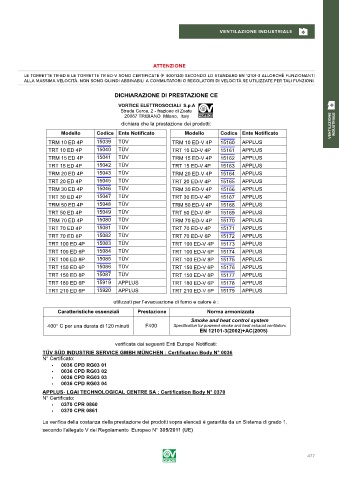

Page 477 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE
144_201 INDUSTRIALE_54:144_195INDUSTRIALE_52 24/07/13 17.46 Pagina 196

ASPIRATORI CENTRIFUGHI DA TETTO
PER ESTRAZIONE FUMI CALDI A SCARICO VERTICALE
ATTENZIONE
LE TORRETTE TR-ED E LE TORRETTE TR ED-V SONO CERTIFICATE (F 400/120) SECONDO LO STANDARD EN 12101-3 ALLORCHÈ FUNZIONANTI
CERTIFICAZIONI 400°C/2h
ALLA MASSIMA VELOCITÀ. NON SONO QUINDI ABBINABILI A COMMUTATORI O REGOLATORI DI VELOCITÀ SE UTILIZZATE PER TALI FUNZIONI.
DICHIARAZIONE DI PRESTAZIONE
DICHIARAZIONE DI PRESTAZIONE CE
VORTICE ELETTROSOCIALI S.p.A
Strada Cerca, 2 - frazione di Zoate
20067 TRIBIANO Milano, Italy
dichiara che la prestazione dei prodotti: VENTILAZIONE INDUSTRIALE
Modello Codice Ente Notificato Modello Codice Ente Notificato
TRM 10 ED 4P 15039 TÜV TRM 10 ED-V 4P 15160 APPLUS
TRT 10 ED 4P 15040 TÜV TRT 10 ED-V 4P 15161 APPLUS
TRM 15 ED 4P 15041 TÜV TRM 15 ED-V 4P 15162 APPLUS
TRT 15 ED 4P 15042 TÜV TRT 15 ED-V 4P 15163 APPLUS
TRM 20 ED 4P 15043 TÜV TRM 20 ED-V 4P 15164 APPLUS
TRT 20 ED 4P 15045 TÜV TRT 20 ED-V 4P 15165 APPLUS
TRM 30 ED 4P 15046 TÜV TRM 30 ED-V 4P 15166 APPLUS
TRT 30 ED 4P 15047 TÜV TRT 30 ED-V 4P 15167 APPLUS
TRM 50 ED 4P 15048 TÜV TRM 50 ED-V 4P 15168 APPLUS
TRT 50 ED 4P 15049 TÜV TRT 50 ED-V 4P 15169 APPLUS
TRM 70 ED 4P 15080 TÜV TRM 70 ED-V 4P 15170 APPLUS
TRT 70 ED 4P 15081 TÜV TRT 70 ED-V 4P 15171 APPLUS
TRT 70 ED 6P 15082 TÜV TRT 70 ED-V 6P 15172 APPLUS
TRT 100 ED 4P 15083 TÜV TRT 100 ED-V 4P 15173 APPLUS
TRT 100 ED 6P 15084 TÜV TRT 100 ED-V 6P 15174 APPLUS
TRT 100 ED 8P 15085 TÜV TRT 100 ED-V 8P 15175 APPLUS
TRT 150 ED 6P 15086 TÜV TRT 150 ED-V 6P 15176 APPLUS
TRT 150 ED 8P 15087 TÜV TRT 150 ED-V 8P 15177 APPLUS
TRT 180 ED 6P 15919 APPLUS TRT 180 ED-V 6P 15178 APPLUS
TRT 210 ED 6P 15920 APPLUS TRT 210 ED V-6P 15179 APPLUS
-V 6P
utilizzati per l’evacuazione di fumo e calore è :
Caratteristiche essenziali Prestazione Norma armonizzata
Norma armonizzata
Prestazione
Caratteristiche essenziali
Smoke and heat control system
400° C per una durata di 120 minuti F400 Specification for powered smoke and heat exhaust ventilators
EN 12101-3(2002)+AC(2005)
verificata dai seguenti Enti Europei Notificati:
TÜV SÜD INDUSTRIE SERVICE GMBH MÜNCHEN : Certification Body N° 0036
N° Certificato:
• 0036 CPD RG03 01
• 0036 CPD RG03 02
• 0036 CPD RG03 03
• 0036 CPD RG03 04
APPLUS- LGAI TECHNOLOGICAL CENTRE SA : Certification Body N° 0370
N° Certificato:
• 0370 &35 0860
• 0370 C35 0861

La verifica della costanza della prestazione dei prodotti sopra elencati è garantita da un Sistema di grado 1,
secondo l’allegato V del Regolamento Europeo N° 305/2011 (UE)
305/2011 (UE)
ATTENZIONE
LE TORRETTE TR ED-V SONO CERTIFICATE (400°C/2H) SECONDO LO STANDARD EN 12101-3 ALLORCHÈ FUNZIONANTI ALLA MASSIMA VELOCITÀ.
477
NON SONO QUINDI ABBINABILI A COMMUTATORI O REGOLATORI DI VELOCITÀ SE UTILIZZATE PER TALI FUNZIONI.

196
