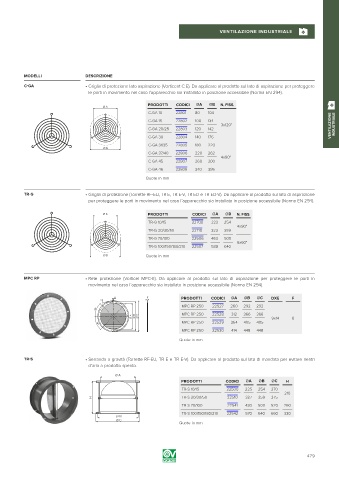

VENTILAZIONE INDUSTRIALE

MODELLI DESCRIZIONE
C-GA • Griglia di protezione lato aspirazione (Vorticent C E). Da applicare al prodotto sul lato di aspirazione per proteggere
le parti in movimento nel caso l’apparecchio sia installato in posizione accessibile (Norma EN 294).
PRODOTTI CODICI ØA ØB N. FISS.
∅ A
C-GA 10 22801 80 104
C-GA 15 22802 100 134
3x120° VENTILAZIONE INDUSTRIALE
C-GA 20/25 22803 120 142
C-GA 30 22804 140 176
C-GA 31/35 22805 180 220
∅ B
C-GA 37/40 22806 220 262
4x90°
C-GA 45 22807 260 300
C-GA 46 22808 340 395
Quote in mm

TR-G • Griglia di protezione (Torrette RF-EU, TR E, TR E-V, TR ED e TR ED-V). Da applicare al prodotto sul lato di aspirazione
per proteggere le parti in movimento nel caso l’apparecchio sia installato in posizione accessibile (Norma EN 294).

∅ A PRODOTTI CODICI ØA ØB N. FISS.
TR-G 10/15 22700 223 254
4x90°
TR-G 20/30/50 22710 323 359
TR-G 70/100 22506 463 500
6x60°
TR-G 100/150/180/210 22507 588 640
∅ B Quote in mm

MPC RP • Rete protezione (Vorticel MPC-E). Da applicare al prodotto sul lato di aspirazione per proteggere le parti in
movimento nel caso l’apparecchio sia installato in posizione accessibile (Norma EN 294).

D F PRODOTTI CODICI ØA ØB ØC DXE F
E
MPC RP 250 22527 260 292 292
45°
MPC RP 250 22528 312 366 366
∅ A ∅ B ∅ C 9x14 8
MPC RP 250 22529 364 405 405
45°
MPC RP 250 22530 414 448 448
Quote in mm

TR-S • Serranda a gravità (Torrette RF-EU, TR E e TR E-V). Da applicare al prodotto sul lato di mandata per evitare rientri
d’aria a prodotto spento.

PRODOTTI CODICI ØA ØB ØC H
TR-S 10/15 22500 225 254 270
210
TR-S 20/30/50 22510 327 359 375
TR-S 70/100 22541 430 500 520 260
TR-S 100/150/180/210 22542 570 640 660 330
Quote in mm

479
