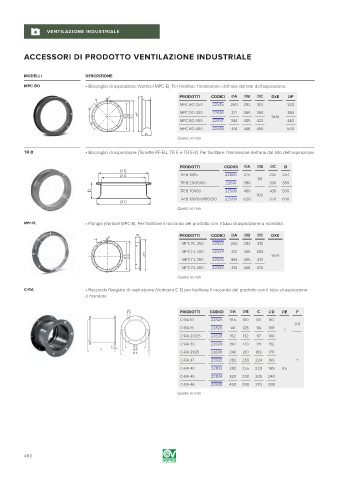

Page 480 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE

ACCESSORI DI PRODOTTO VENTILAZIONE INDUSTRIALE

MODELLI DESCRIZIONE
MPC BO • Boccaglio di aspirazione (Vorticel MPC-E). Per facilitare l’immissione dell’aria dal lato dell’aspirazione.

PRODOTTI CODICI ØA ØB ØC DXE ØF
D
E
MPC BO 250 22535 260 292 310 323
45ϒ
MPC BO 300 22536 312 366 384 384
9x14
MPC BO 350 22537 364 405 423 440
45ϒ
MPC BO 400 22538 414 448 466 500
80
Quote in mm
TR-B • Boccaglio di aspirazione (Torrette RF-EU, TR E e TR E-V). Per facilitare l’immissione dell’aria dal lato dell’aspirazione.

PRODOTTI CODICI ØA ØB ØC D
TR-B 10/15 22600 275 225 254
80
TR-B 20/30/50 22610 380 330 359
TR-B 70/100 22508 480 430 500
100
TR-B 100/150/180/210 22509 620 570 640
Quote in mm

MPC FL • Flangia (Vorticel MPC-E). Per facilitare il raccordo del prodotto con il tubo di aspirazione o mandata.

50 PRODOTTI CODICI ØA ØB ØC DXE
D
E
MPC FL 250 22523 260 292 318
MPC FL 300 22524 312 366 392
9x14
MPC FL 350 22525 364 405 431
MPC FL 400 22526 414 448 472
Quote in mm

C-RA • Raccordo flangiato di aspirazione (Vorticent C E) per facilitare il raccordo del prodotto con il tubo di aspirazione
o mandata.

E PRODOTTI CODICI ØA ØB C ØD ØE F
C-RA 10 22825 111.5 100 83 80
0.8
C-RA 15 22826 141 128 114 108 7
C-RA 20/25 22828 152 132 117 108
C-RA 30 22829 190 170 141 132
F D
C
C-RA 31/35 22830 240 210 169 170
C-RA 37 22832 282 255 224 199 1
C-RA 40 22833 282 255 229 199 8.5
C-RA 45 22834 320 290 235 240
C-RA 46 22835 420 390 270 288
Quote in mm

480
