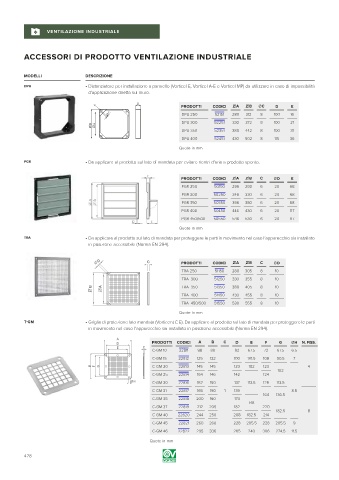

Page 478 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE

ACCESSORI DI PRODOTTO VENTILAZIONE INDUSTRIALE

MODELLI DESCRIZIONE
DPU • Distanziatore per installazione a pannello (Vorticel E, Vorticel A-E e Vorticel MP) da utilizzare in caso di impossibilità
d’applicazione diretta sul muro.

E D PRODOTTI CODICI †A †B ØC D E
DPU 250 52151 280 312 8 100 16
DPU 300 52251 330 372 8 100 21
B A
DPU 350 52351 380 442 8 100 31
DPU 400 52451 430 502 8 115 36
Quote in mm

PGR • Da applicare al prodotto sul lato di mandata per evitare rientri d’aria a prodotto spento.

PRODOTTI CODICI †A †B C ØD E
PGR 250 50150 296 280 6 20 68
PGR 300 50250 346 330 6 20 68
PGR 350 50350 396 380 6 20 68
PGR 400 50450 446 430 6 20 117
PGR 450/500 50550 546 530 6 20 117
Quote in mm
TRA • Da applicare al prodotto sul lato di mandata per proteggere le parti in movimento nel caso l’apparecchio sia installato
in posizione accessibile (Norma EN 294).

D C PRODOTTI CODICI †A †B C ØD
TRA 250 51150 280 305 8 10
TRA 300 51250 330 355 8 10
B A TRA 350 51350 380 405 8 10
TRA 400 51450 430 455 8 10
TRA 450/500 51550 530 555 8 10
Quote in mm
T-GM • Griglia di protezione lato mandata (Vorticent C E). Da applicare al prodotto sul lato di mandata per proteggere le parti

in movimento nel caso l’apparecchio sia installato in posizione accessibile (Norma EN 294).
PRODOTTI CODICI A B C D E F G ØH N. FISS.
C-GM 10 22811 98 88 82 67.5 72 67.5 6.5
C-GM 15 22812 125 132 100 90.5 108 90.5 7
C-GM 20 22813 145 145 123 102 123 4
102
C-GM 25 22814 164 146 142 124
C-GM 30 22816 162 150 137 113.5 126 113.5
C-GM 31 22817 165 190 1 139 8.5
164 136.5
C-GM 35 22818 200 190 174
148
C-GM 37 22819 212 205 182 220
182.5 8
C-GM 40 22820 244 250 208 182.5 214
C-GM 45 22821 260 260 228 205.5 228 205.5 9
C-GM 46 22822 295 336 265 240 306 274.5 11.5
Quote in mm
