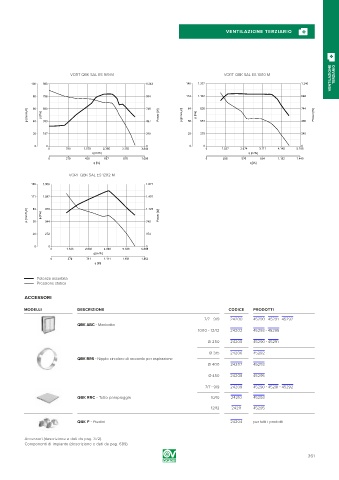

Page 361 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

VENTILAZIONE
VORT QBK SAL ES 9/9 M VORT QBK SAL ES 10/10 M TERZIARIO
100 983 1.243 140 1.377 1.240

80 786 994 112 1.102 992

p [mmH O] 60 p [Pa] 590 746 Power [W] Power [W] p [mmH O] 84 p [Pa] 826 744 Power [W] Power [W]
551
496
56
40
497
393
20 197 249 28 275 248
0 0 0 0 0 0
0 789 1.578 2.366 3.155 3.944 0 1.037 2.074 3.111 4.148 5.185
q [m³/h] q [m³/h]
0 219 438 657 876 1.096 0 288 576 864 1.152 1.440
q [l/s] q [l/s]
VORT QBK SAL ES 12/12 M
139 1.359 1.871

111 1.087 1.497

p [mmH O] 83 p [Pa] 816 1.123 Power [W] Power [W]
55
748
544
28 272 374

0 0 0
0 1.333 2.666 4.000 5.333 6.666
q [m³/h]
0 370 741 1.111 1.481 1.852
q [l/s]
Potenza assorbita
Pressione statica

ACCESSORI
MODELLI DESCRIZIONE CODICE PRODOTTI

7/7 - 9/9 24200 45290 - 45291 - 45292
QBK ABC - Manicotto
10/10 - 12/12 24202 45293 - 45295
Ø 250 24205 45290 - 45291

Ø 315 24206 45292
QBK RRS - Nipplo circolare di raccordo per aspirazione
Ø 400 24207 45293

Ø 450 24208 45295
7/7 - 9/9 24209 45290 - 45291 - 45292

QBK RRC - Tetto parapioggia 10/10 24210 45293
12/12 24211 45295

QBK F - Piedini 24204 per tutti i prodotti

Accessori (descrizione e dati da pag. 372).
Componenti di impianto (descrizione e dati da pag. 689).
361
