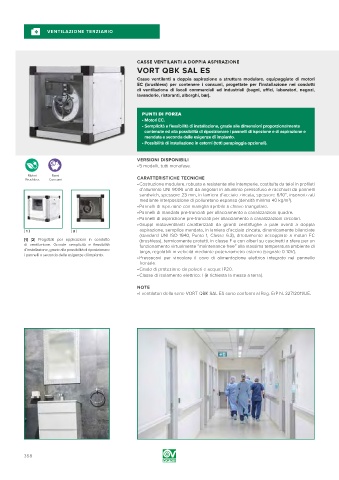

Page 358 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

CASSE VENTILANTI A DOPPIA ASPIRAZIONE
VORT QBK SAL ES

Casse ventilanti a doppia aspirazione a struttura modulare, equipaggiate di motori
EC (brushless) per contenere i consumi, progettate per l’installazione nei condotti
di ventilazione di locali commerciali ed industriali (bagni, uffici, laboratori, negozi,
lavanderie, ristoranti, alberghi, bar).

PUNTI DI FORZA
• Motori EC.
• Semplicità e flessibilità di installazione, grazie alle dimensioni proporzionalmente
contenute ed alla possibilità di riposizionare i pannelli di ispezione e di aspirazione e
mandata a seconda delle esigenze di impianto.
• Possibilità di installazione in esterni (tetti parapioggia opzionali).

abcd VERSIONI DISPONIBILI
• 5 modelli, tutti monofase.
CARATTERISTICHE TECNICHE
• Costruzione modulare, robusta e resistente alle intemperie, costituita da telai in profilati
d’alluminio UNI 9006 uniti da angolari in alluminio pressofuso e racchiusi da pannelli
sandwich, spessore 23 mm, in lamiera d’acciaio zincata, spessore 6/10”, insonorizzati
mediante interposizione di poliuretano espanso (densità minima 40 kg/m ).
3
• Pannelli di ispezione con maniglia apribile a chiave triangolare.
• Pannelli di mandata pre-tranciati per allacciamento a canalizzazioni quadre.
• Pannelli di aspirazione pre-tranciati per allacciamento a canalizzazioni circolari.
• Gruppi motoventilanti caratterizzati da giranti centrifughe a pale avanti a doppia
[ 1 ] [ 2 ] aspirazione, semplice mandata, in lamiera d’acciaio zincata, dinamicamente bilanciate
(standard UNI ISO 1940, Punto 1, Classe 6.3), direttamente accoppiate a motori EC
[1] [2] Progettati per applicazioni in condotto (brushless), termicamente protetti, in classe F e con alberi su cuscinetti a sfere per un
di ventilazione. Grande semplicità e flessibilità funzionamento virtualmente “maintenance free” alla massima temperatura ambiente di
d’installazione, grazie alla possibilità di riposizionare targa, regolabili in velocità mediante potenziometro esterno (segnale 0-10V).
i pannelli a seconda delle esigenze di impianto.
• Pressacavi per vincolare il cavo di alimentazione elettrica integrato nel pannello
frontale.
• Grado di protezione da polveri e acqua: IP20.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).
NOTE
• I ventilatori della serie VORT QBK SAL ES sono conformi al Reg. ErP N. 327/2011/UE.
