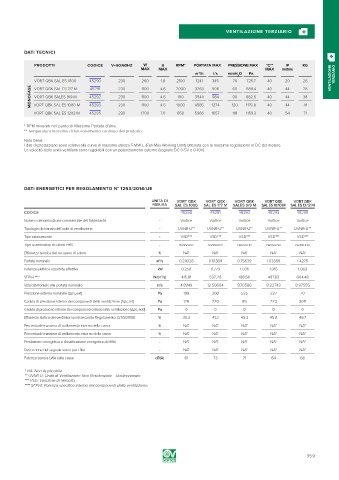

Page 359 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

DATI TECNICI

PRODOTTI CODICE V ~ 50/60HZ W A RPM* PORTATA MAX PRESSIONE MAX °C** IP KG
MAX MAX MAX motore
m /h l/s mmH O Pa TERZIARIO
3
2
VORT QBK SAL ES 1000 45290 230 260 1.8 2100 1241 345 74 725.7 40 20 26 VENTILAZIONE
MONOFASE VORT QBK SAL ES 10/10 M 45292 230 1100 4.6 2000 3263 906 120 588.4 40 44 28
45291
VORT QBK SAL ES 7/7 M
60
1100
230
VORT QBK SALES 9/9 M
40
882.6
38
44
90
1110
4.6
984
3544
1100
1274
230
4585
4.6
1000
45293
40
44
1176.9
41
VORT QBK SAL ES 12/12 M 45295 230 1700 7.0 850 5966 1657 118 1159.3 40 54 71
* RPM misurati nel punto di Massima Portata d’aria.
** Temperatura massima di funzionamento continuo del prodotto.
Nota bene:
I dati di prestazione sono relativi alla curva di massimo utilizzo F.M.W.L. (Fan Max Working Limit) ottenuta con la massima regolazione in DC del motore.
Le velocità delle unità ventilanti sono regolabili con un potenziometro esterno (segnale DC 0-5V o 0-10V).
DATI ENERGETICI PER REGOLAMENTO N° 1253/2014/UE
UNITÀ DI VORT QBK VORT QBK VORT QBK VORT QBK VORT QBK
MISURA SAL ES 1000 SAL ES 7/7 M SALES 9/9 M SAL ES 10/10 M SAL ES 12/12 M
CODICE 45290 45291 45292 45293 45295
Nome o denominazione commerciale del fabbricante - Vortice Vortice Vortice Vortice Vortice
Tipologia dichiarata dell’unità di ventilazione - UVNR-U** UVNR-U** UVNR-U** UVNR-U** UVNR-U**
Tipo azionamento - VSD*** VSD*** VSD*** VSD*** VSD***
Tipo scambiatore di calore HRS - nessuno nessuno nessuno nessuno nessuno
Efficienza termica del recupero di calore % NA* NA* NA* NA* NA*
Portata nominale m /s 0.24028 0.61389 0.75639 1.03389 1.4275
3
Potenza elettrica assorbita effettiva kW 0.258 0.773 1.036 1.016 1.063
SFPint **** W/(m /s) 415.81 532.28 188.56 487.83 604.48
3
Velocità frontale alla portata nominale m/s 4.8949 12.50604 9.70586 8.22743 8.97555
Pressione esterna nominale (∆ps, ext) Pa 199 300 535 227 70
Caduta di pressione interna dei componenti della ventilazione (∆ps, int) Pa 126 220 85 223 300
Caduta di pressione interna dei componenti estranei alla ventilazione (∆ps, add) Pa 0 0 0 0 0
Efficienza statica dei ventilatori usati secondo Regolamento 327/2011/UE % 30.3 41.3 45.3 45.8 49.7
Percentuale massima di trafilamento interno della cassa % NA* NA* NA* NA* NA*
Percentuale massima di trafilamento esterno della cassa % NA* NA* NA* NA* NA*
Prestazione energetica o classificazione energetica dei filtri - NA* NA* NA* NA* NA*
Descrizione del segnale visivo per i filtri - NA* NA* NA* NA* NA*
Potenza sonora LWA sulla cassa dB(A) 61 73 71 64 66

* NA: Non Applicabile.
** UVNR-U: Unità di Ventilazione Non Residenziale - Unidirezionale.
*** VSD: Variatore di Velocità.
**** SFPint: Potenza specifica interna dei componenti della ventilazione.

359
