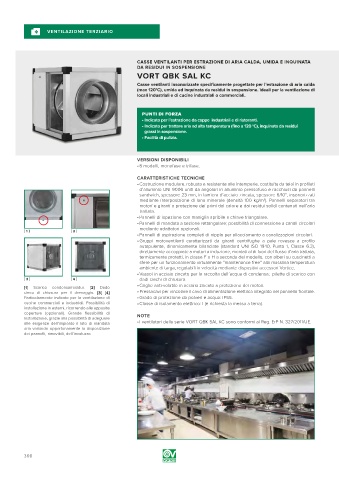

VENTILAZIONE TERZIARIO

CASSE VENTILANTI PER ESTRAZIONE DI ARIA CALDA, UMIDA E INQUINATA
DA RESIDUI IN SOSPENSIONE
VORT QBK SAL KC
Casse ventilanti insonorizzate specificamente progettate per l’estrazione di aria calda
(max 120°C), umida ed inquinata da residui in sospensione. ideali per la ventilazione di
locali industriali e di cucine industriali o commerciali.

PUNTI DI FORZA
• Indicato per l’estrazione da cappe industriali e di ristoranti.
• Indicato per trattare aria ad alta temperatura (fino a 120 °C), inquinata da residui
grassi in sospensione.
• Facilità di pulizia.

VERSIONI DISPONIBILI
• 8 modelli, monofase e trifase.
CARATTERISTICHE TECNICHE
• Costruzione modulare, robusta e resistente alle intemperie, costituita da telai in profilati
d’alluminio UNI 9006 uniti da angolari in alluminio pressofuso e racchiusi da pannelli
sandwich, spessore 23 mm, in lamiera d’acciaio zincata, spessore 6/10”, insonorizzati
mediante interposizione di lana minerale (densità 100 kg/m ). Pannelli separatori tra
3
motori e giranti a protezione dei primi dal calore e dai residui solidi contenuti nell’aria
trattata.
• Pannelli di ispezione con maniglia apribile a chiave triangolare.
• Pannelli di mandata a sezione rettangolare; possibilità di connessione a canali circolari
mediante adattatori opzionali.
[ 1 ] [ 2 ]
• Pannelli di aspirazione completi di nipplo per allacciamento a canalizzazioni circolari.
• Gruppi motoventilanti caratterizzati da giranti centrifughe a pale rovesce a profilo
autopulente, dinamicamente bilanciate (standard UNI ISO 1940, Punto 1, Classe 6.3),
direttamente accoppiate a motori a induzione, montati al di fuori del flusso d’aria trattata,
termicamente protetti, in classe F o H a seconda del modello, con alberi su cuscinetti a
sfere per un funzionamento virtualmente “maintenance free” alla massima temperatura
ambiente di targa, regolabili in velocità mediante dispositivi accessori Vortice.
• Vassoi in acciaio zincato per la raccolta dell’acqua di condensa; pilette di scarico con
[ 3 ] [ 4 ] dadi ciechi di chiusura.
• Griglie anti-volatile in acciaio zincato a protezione dei motori.
[1] Scarico condensa/residui. [2] Dado
cieco di chiusura per il drenaggio. [3] [4] • Pressacavi per vincolare il cavo di alimentazione elettrica integrato nel pannello frontale.
Particolarmente indicate per la ventilazione di • Grado di protezione da polveri e acqua: IP55.
cucine commerciali e industriali. Possibilità di • Classe di isolamento elettrico: I (è richiesta la messa a terra).
installazione in esterni, ricorrendo alle apposite
coperture (opzionali). Grande flessibilità di
installazione, grazie alla possibilità di adeguare NOTE
alle esigenze dell’impianto il lato di mandata • I ventilatori della serie VORT QBK SAL KC sono conformi al Reg. ErP N. 327/2011/UE.
aria variando opportunamente la disposizione
dei pannelli, rimovibili, dell’involucro.
