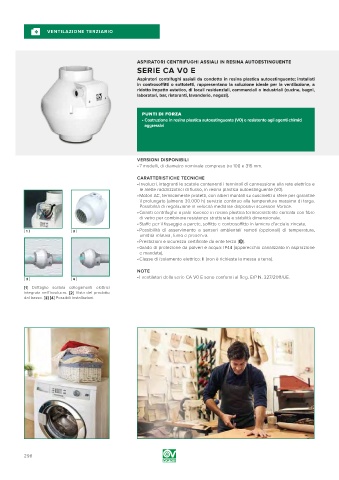

Page 298 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

ASPIRATORI CENTRIFUGHI ASSIALI IN RESINA AUTOESTINGUENTE
SERIE CA V0 E

Aspiratori centrifughi assiali da condotto in resina plastica autoestinguente; installati
in controsoffitti o sottotetti, rappresentano la soluzione ideale per la ventilazione, a
ridotto impatto estetico, di locali residenziali, commerciali o industriali (cucine, bagni,
laboratori, bar, ristoranti, lavanderie, negozi).

PUNTI DI FORZA
• Costruzione in resina plastica autoestinguente (V0) e resistente agli agenti chimici
aggressivi

VERSIONI DISPONIBILI
• 7 modelli, di diametro nominale compreso tra 100 e 315 mm.
CARATTERISTICHE TECNICHE
• Involucri, integranti le scatole contenenti i terminali di connessione alla rete elettrica e
le alette raddrizzatrici di flusso, in resina plastica autoestinguente (V0).
• Motori AC, termicamente protetti, con alberi montati su cuscinetti a sfere per garantire
il prolungato (almeno 30.000 h) servizio continuo alla temperatura massima di targa.
Possibilità di regolazione in velocità mediante dispositivi accessori Vortice.
• Giranti centrifughe a pale rovesce in resina plastica termoresistente caricata con fibre
di vetro per combinare resistenza strutturale e stabilità dimensionale.
• Staffe per il fissaggio a parete, soffitto e controsoffitto in lamiera d’acciaio zincata.
[ 1 ] [ 2 ] • Possibilità di asservimento a sensori ambientali remoti (opzionali) di temperatura,
umidità relativa, fumo e presenza.
• Prestazioni e sicurezza certificate da ente terzo (¥).
• Grado di protezione da polveri e acqua: IP44 (apparecchio canalizzato in aspirazione
e mandata).
• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

NOTE
[ 3 ] [ 4 ] • I ventilatori della serie CA V0 E sono conformi al Reg. ErP N. 327/2011/UE.
[1] Dettaglio scatola collegamenti elettrici
integrata nell’involucro. [2] Vista del prodotto
dal basso. [3] [4] Possibili installazioni.

298
