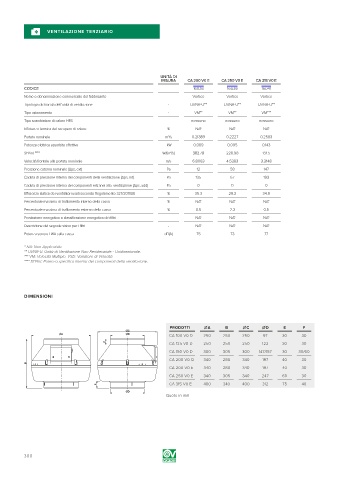

VENTILAZIONE TERZIARIO

UNITÀ DI
MISURA CA 200 V0 E CA 250 V0 E CA 315 V0 E
CODICE 16038 16039 16041
Nome o denominazione commerciale del fabbricante - Vortice Vortice Vortice
Tipologia dichiarata dell’unità di ventilazione - UVNR-U** UVNR-U** UVNR-U**
Tipo azionamento - VM** VM** VM***
Tipo scambiatore di calore HRS - nessuno nessuno nessuno
Efficienza termica del recupero di calore % NA* NA* NA*
3
Portata nominale m /s 0.21389 0.2227 0.2583
Potenza elettrica assorbita effettiva kW 0.089 0.095 0.143
SFPint **** W/(m /s) 382.78 228.98 131.5
3
Velocità frontale alla portata nominale m/s 6.8083 4.5383 3.3148
Pressione esterna nominale (∆ps, ext) Pa 12 58 147
Caduta di pressione interna dei componenti della ventilazione (∆ps, int) Pa 135 67 193
Caduta di pressione interna dei componenti estranei alla ventilazione (∆ps, add) Pa 0 0 0
Efficienza statica dei ventilatori usati secondo Regolamento 327/2011/UE % 35.3 29.3 34.9
Percentuale massima di trafilamento interno della cassa % NA* NA* NA*
Percentuale massima di trafilamento esterno della cassa % 0.5 2.3 0.5
Prestazione energetica o classificazione energetica dei filtri - NA* NA* NA*
Descrizione del segnale visivo per i filtri - NA* NA* NA*
Potenza sonora LWA sulla cassa dB(A) 75 73 77

* NA: Non Applicabile.
** UVNR-U: Unità di Ventilazione Non Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SFPint: Potenza specifica interna dei componenti della ventilazione.

DIMENSIONI

PRODOTTI ØA B ØC ØD E F
C C
A A D D
CA 100 V0 D 250 250 250 97 30 30
CA 125 V0 D 250 250 250 122 30 30
F F
CA 150 V0 D 300 305 300 147/157 30 30/60
CA 200 V0 Q 340 280 340 197 40 30
B B
CA 200 V0 E 340 280 340 197 40 30
CA 250 V0 E 340 305 340 247 60 30
CA 315 V0 E 400 340 400 312 75 40
E E
D D
Quote in mm
