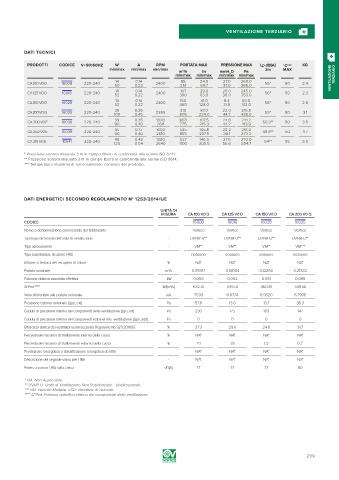

VENTILAZIONE TERZIARIO

DATI TECNICI

PRODOTTI CODICE V ~ 50/60HZ W A RPM PORTATA MAX PRESSIONE MAX Lp dB(A) °C*** KG
min/max min/max min/max m /h l/s mmH O Pa 3m MAX
3
2
min/max min/max min/max min/max VENTILAZIONE TERZIARIO
CA 100 V0 D 16008 220-240 14 0.14 2400 85 24.0 27.0 269.0 56* 50 2.4
50 0.22 251 69.7 37.0 366.0
14 0.14 107 29.0 25.0 245.0
CA 125 V0 D 16018 220-240 2400 56* 50 2.3
52 0.22 300 83.0 36.0 353.0
14 0.14 150 41.0 8.4 83.0
CA 150 V0 D 16028 220-240 2400 56* 50 2.6
52 0.22 460 128.0 31.8 312.0
35 0.35 310 87.0 22.0 215.0
CA 200 V0 Q 16035 220-240 2355 59* 50 3.1
100 0.45 805 224.0 44.7 438.0
39 0.35 1320 387.1 107.5 24.6 241.2
CA 200 V0 E 16038 220-240 50.3** 50 3.5
90 0.40 2611 775 215.3 42.2 413.9
45 0.37 1600 525 145.8 22.2 218.0
CA 250 V0 E 16039 220-240 49.9** 50 3.7
90 0.40 2610 855 237.5 38.1 373.2
CA 315 V0 E 16041 220-240 48 0.48 1280 527 146.3 27.5 270.0 54** 55 5.5
120 0.54 2640 1100 305.5 56.6 554.7
* Pressione sonora misurata 3 m in campo libero in conformità alla norma ISO 3741.
** Pressione sonora misurata 3 m in campo libero in conformità alla norma ISO 9614.
*** Temperatura massima di funzionamento continuo del prodotto.

DATI ENERGETICI SECONDO REGOLAMENTO N° 1253/2014/UE

UNITÀ DI
MISURA CA 100 V0 D CA 125 V0 D CA 150 V0 D CA 200 V0 Q
CODICE 16008 16018 16028 16035
Nome o denominazione commerciale del fabbricante - Vortice Vortice Vortice Vortice
Tipologia dichiarata dell’unità di ventilazione - UVNR-U** UVNR-U** UVNR-U** UVNR-U**
Tipo azionamento - VM** VM** VM** VM***
Tipo scambiatore di calore HRS - nessuno nessuno nessuno nessuno
Efficienza termica del recupero di calore % NA* NA* NA* NA*
3
Portata nominale m /s 0.05917 0.08194 0.12250 0.21333
Potenza elettrica assorbita effettiva kW 0.050 0.052 0.051 0.099
3
SFPint **** W/(m /s) 632.41 591.53 360.81 349.48
Velocità frontale alla portata nominale m/s 7.533 6.6774 6.9320 6.7906
Pressione esterna nominale (∆ps, ext) Pa 57.9 13.0 13.7 36.3
Caduta di pressione interna dei componenti della ventilazione (∆ps, int) Pa 230 175 103 147
Caduta di pressione interna dei componenti estranei alla ventilazione (∆ps, add) Pa 0 0 0 0
Efficienza statica dei ventilatori usati secondo Regolamento 327/2011/UE % 27.3 29.6 24.8 31.7
Percentuale massima di trafilamento interno della cassa % NA* NA* NA* NA*
Percentuale massima di trafilamento esterno della cassa % 2.1 1.5 1.3 0.7
Prestazione energetica o classificazione energetica dei filtri - NA* NA* NA* NA*
Descrizione del segnale visivo per i filtri - NA* NA* NA* NA*
Potenza sonora LWA sulla cassa dB(A) 77 77 77 80

* NA: Non Applicabile.
** UVNR-U: Unità di Ventilazione Non Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SFPint: Potenza specifica interna dei componenti della ventilazione.
