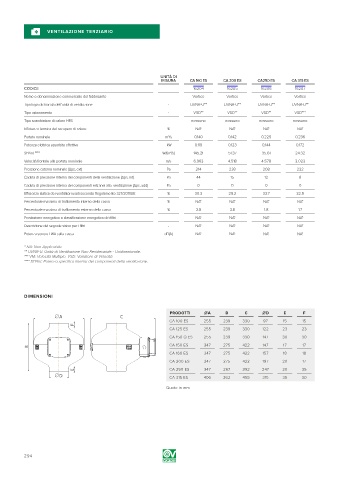

Page 294 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

UNITÀ DI
MISURA CA 160 ES CA 200 ES CA250 ES CA 315 ES
CODICE 16204 16205 16206 16207
Nome o denominazione commerciale del fabbricante - Vortice Vortice Vortice Vortice
Tipologia dichiarata dell’unità di ventilazione - UVNR-U** UVNR-U** UVNR-U** UVNR-U**
Tipo azionamento - VSD** VSD** VSD** VSD***
Tipo scambiatore di calore HRS - nessuno nessuno nessuno nessuno
Efficienza termica del recupero di calore % NA* NA* NA* NA*
Portata nominale m /s 0.140 0.142 0.225 0.236
3
Potenza elettrica assorbita effettiva kW 0.119 0.123 0.144 0.172
SFPint **** W/(m /s) 145.21 51.37 35.61 24.32
3
Velocità frontale alla portata nominale m/s 6.963 4.518 4.578 3.023
Pressione esterna nominale (∆ps, ext) Pa 214 238 208 232
Caduta di pressione interna dei componenti della ventilazione (∆ps, int) Pa 44 15 12 8
Caduta di pressione interna dei componenti estranei alla ventilazione (∆ps, add) Pa 0 0 0 0
Efficienza statica dei ventilatori usati secondo Regolamento 327/2011/UE % 30.3 29.2 33.7 32.9
Percentuale massima di trafilamento interno della cassa % NA* NA* NA* NA*
Percentuale massima di trafilamento esterno della cassa % 3.8 3.8 1.8 1.7
Prestazione energetica o classificazione energetica dei filtri - NA* NA* NA* NA*
Descrizione del segnale visivo per i filtri - NA* NA* NA* NA*
Potenza sonora LWA sulla cassa dB(A) NA* NA* NA* NA*

* NA: Non Applicabile.
** UVNR-U: Unità di Ventilazione Non Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SFPint: Potenza specifica interna dei componenti della ventilazione.

DIMENSIONI

PRODOTTI ØA B C ØD E F
A C
CA 100 ES 255 239 330 97 15 15
F
CA 125 ES 255 239 330 122 23 23
CA 150 Q ES 255 239 330 147 30 30
CA 150 ES 347 275 422 147 17 17
B
CA 160 ES 347 275 422 157 18 18
CA 200 ES 347 275 422 197 20 17
E CA 250 ES 347 267 392 247 30 35
D CA 315 ES 406 362 455 315 35 30
Quote in mm
