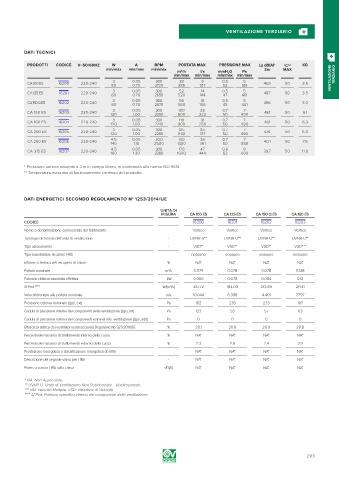

Page 293 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

DATI TECNICI

PRODOTTI CODICE V ~ 50/60HZ W A RPM PORTATA MAX PRESSIONE MAX Lp dB(A)* °C** KG
min/max min/max min/max m /h l/s mmH O Pa 3m MAX
3
2
min/max min/max min/max min/max VENTILAZIONE TERZIARIO
CA 100 ES 16200 220-240 3 0.05 300 33 9 0.5 5 46.9 50 3.5
80 0.70 2720 385 107 52 510
3 0.05 300 52 14 0.5 5
CA 125 ES 16201 220-240 49.7 50 3.5
80 0.70 2650 520 144 47 461
3 0.05 300 56 16 0.5 5
CA 150 Q ES 16202 220-240 49.6 50 3.0
80 0.70 2670 560 156 45 441
3 0.05 300 100 28 0.7 7
CA 150 ES 16203 220-240 48.1 50 6.1
120 1.00 2250 800 222 50 490
3 0.05 300 110 31 0.7 7
CA 160 ES 16204 220-240 48.1 50 6.3
120 1.00 2240 900 250 50 490
3 0.05 300 125 35 0.7 7
CA 200 ES 16205 220-240 47.6 50 6.0
120 1.00 2280 1140 317 50 490
4.5 0.05 300 130 36 0.7 7
CA 250 ES 16206 220-240 40.1 50 7.6
140 1.10 2500 1300 361 60 588
CA 315 ES 16207 220-240 4.5 0.05 300 170 47 0.8 8 39.7 50 11.0
160 1.30 2380 1600 444 62 608
* Pressione sonora misurata a 3 m in campo libero, in conformità alla norma ISO 9614.
** Temperatura massima di funzionamento continuo del prodotto.
DATI ENERGETICI SECONDO REGOLAMENTO N° 1253/2014/UE

UNITÀ DI
MISURA CA 100 ES CA 125 ES CA 150 Q ES CA 150 ES
CODICE 16200 16201 16202 16203
Nome o denominazione commerciale del fabbricante - Vortice Vortice Vortice Vortice
Tipologia dichiarata dell’unità di ventilazione - UVNR-U** UVNR-U** UVNR-U** UVNR-U**
Tipo azionamento - VSD** VSD** VSD** VSD***
Tipo scambiatore di calore HRS - nessuno nessuno nessuno nessuno
Efficienza termica del recupero di calore % NA* NA* NA* NA*
3
Portata nominale m /s 0.079 0.078 0.078 0.138
Potenza elettrica assorbita effettiva kW 0.080 0.078 0.084 0.12
SFPint **** W/(m /s) 437.72 184.03 212.69 211.41
3
Velocità frontale alla portata nominale m/s 10.044 6.338 4.401 7.797
Pressione esterna nominale (∆ps, ext) Pa 162 235 233 197
Caduta di pressione interna dei componenti della ventilazione (∆ps, int) Pa 123 53 57 63
Caduta di pressione interna dei componenti estranei alla ventilazione (∆ps, add) Pa 0 0 0 0
Efficienza statica dei ventilatori usati secondo Regolamento 327/2011/UE % 28.1 28.8 26.8 29.8
Percentuale massima di trafilamento interno della cassa % NA* NA* NA* NA*
Percentuale massima di trafilamento esterno della cassa % 2.3 2.8 2.4 3.9
Prestazione energetica o classificazione energetica dei filtri - NA* NA* NA* NA*
Descrizione del segnale visivo per i filtri - NA* NA* NA* NA*
Potenza sonora LWA sulla cassa dB(A) NA* NA* NA* NA*

* NA: Non Applicabile.
** UVNR-U: Unità di Ventilazione Non Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SFPint: Potenza specifica interna dei componenti della ventilazione.

293
