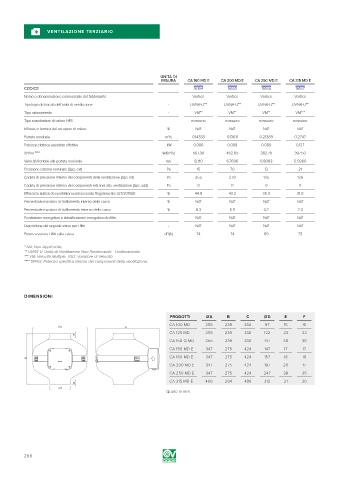

VENTILAZIONE TERZIARIO

UNITÀ DI
MISURA CA 160 MD E CA 200 MD E CA 250 MD E CA 315 MD E
CODICE 16164 16165 16166 16167
Nome o denominazione commerciale del fabbricante - Vortice Vortice Vortice Vortice
Tipologia dichiarata dell’unità di ventilazione - UVNR-U** UVNR-U** UVNR-U** UVNR-U**
Tipo azionamento - VM** VM** VM** VM***
Tipo scambiatore di calore HRS - nessuno nessuno nessuno nessuno
Efficienza termica del recupero di calore % NA* NA* NA* NA*
3
Portata nominale m /s 0.14333 0.13611 0.21389 0.2747
Potenza elettrica assorbita effettiva kW 0.086 0.088 0.089 0.127
SFPint **** W/(m /s) 567.30 482.85 382.78 397.50
3
Velocità frontale alla portata nominale m/s 8,.110 6.7696 6.8083 5.5966
Pressione esterna nominale (∆ps, ext) Pa 15 70 12 21
Caduta di pressione interna dei componenti della ventilazione (∆ps, int) Pa 255 279 135 126
Caduta di pressione interna dei componenti estranei alla ventilazione (∆ps, add) Pa 0 0 0 0
Efficienza statica dei ventilatori usati secondo Regolamento 327/2011/UE % 44.9 43.2 35.3 31.8
Percentuale massima di trafilamento interno della cassa % NA* NA* NA* NA*
Percentuale massima di trafilamento esterno della cassa % 6.3 5.9 4.2 2.3
Prestazione energetica o classificazione energetica dei filtri - NA* NA* NA* NA*
Descrizione del segnale visivo per i filtri - NA* NA* NA* NA*
Potenza sonora LWA sulla cassa dB(A) 74 74 69 73

* NA: Non Applicabile.
** UVNR-U: Unità di Ventilazione Non Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SFPint: Potenza specifica interna dei componenti della ventilazione.

DIMENSIONI

PRODOTTI ØA B C ØD E F
CA 100 MD 255 239 330 97 15 15
A A C C
CA 125 MD 255 239 330 122 23 23
F F
CA 150 Q MD 255 239 330 147 30 30
CA 150 MD E 347 275 424 147 17 17
CA 160 MD E 347 275 424 157 18 18
B B
CA 200 MD E 347 275 424 197 20 17
CA 250 MD E 347 275 424 247 38 35
CA 315 MD E 406 294 488 312 21 30
E E
D D
Quote in mm
