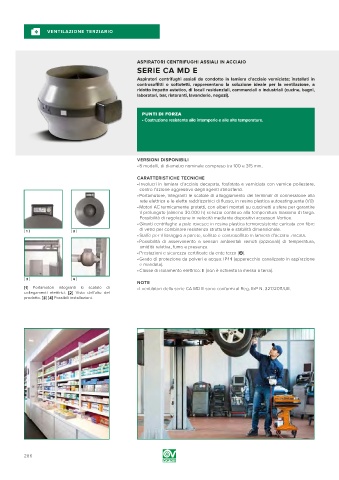

Page 286 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

ASPIRATORI CENTRIFUGHI ASSIALI IN ACCIAIO
SERIE CA MD E

Aspiratori centrifughi assiali da condotto in lamiera d’acciaio verniciata; installati in
controsoffitti o sottotetti, rappresentano la soluzione ideale per la ventilazione, a
ridotto impatto estetico, di locali residenziali, commerciali o industriali (cucine, bagni,
laboratori, bar, ristoranti, lavanderie, negozi).

PUNTI DI FORZA
• Costruzione resistente alle intemperie e alle alte temperature.

VERSIONI DISPONIBILI
• 8 modelli, di diametro nominale compreso tra 100 e 315 mm.
CARATTERISTICHE TECNICHE
• Involucri in lamiera d’acciaio decapata, fosfatata e verniciata con vernice poliestere,
contro l’azione aggressiva degli agenti atmosferici.
• Portamotore, integranti le scatole di alloggiamento dei terminali di connessione alla
rete elettrica e le alette raddrizzatrici di flusso, in resina plastica autoestinguente (V0)
• Motori AC termicamente protetti, con alberi montati su cuscinetti a sfere per garantire
il prolungato (almeno 30.000 h) servizio continuo alla temperatura massima di targa.
Possibilità di regolazione in velocità mediante dispositivi accessori Vortice.
• Giranti centrifughe a pale rovesce in resina plastica termoresistente caricata con fibre
[ 1 ] [ 2 ] di vetro per combinare resistenza strutturale e stabilità dimensionale.
• Staffe per il fissaggio a parete, soffitto e controsoffitto in lamiera d’acciaio zincata.
• Possibilità di asservimento a sensori ambientali remoti (opzionali) di temperatura,
umidità relativa, fumo e presenza.
• Prestazioni e sicurezza certificate da ente terzo (¥).
• Grado di protezione da polveri e acqua: IP44 (apparecchio canalizzato in aspirazione
e mandata).
• Classe di isolamento elettrico: II (non è richiesta la messa a terra).
[ 3 ] [ 4 ]
NOTE
[1] Portamotori integranti le scatole di • I ventilatori della serie CA MD E sono conformi al Reg. ErP N. 327/2011/UE.
collegamenti elettirici. [2] Vista dall’alto del
prodotto. [3] [4] Possibili installazioni.
