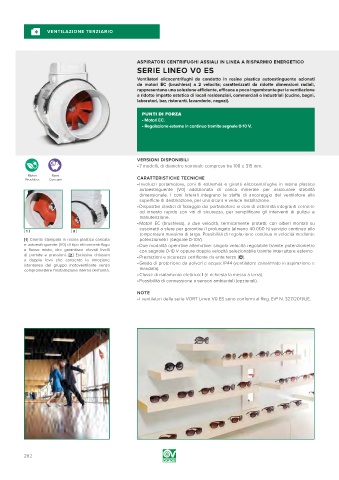

Page 282 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

ASPIRATORI CENTRIFUGHI ASSIALI IN LINEA A RISPARMIO ENERGETICO
SERIE LINEO V0 ES

Ventilatori elicocentrifughi da condotto in resina plastica autoestinguente azionati
da motori EC (brushless) a 2 velocità; caratterizzati da ridotte dimensioni radiali,
rappresentano una soluzione efficiente, efficace e poco ingombrante per la ventilazione
a ridotto impatto estetico di locali residenziali, commerciali o industriali (cucine, bagni,
laboratori, bar, ristoranti, lavanderie, negozi).
PUNTI DI FORZA
• Motori EC.
• Regolazione esterna in continuo tramite segnale 0-10 V.

abcd VERSIONI DISPONIBILI
• 7 modelli, di diametro nominale compreso tra 100 e 315 mm.
CARATTERISTICHE TECNICHE
• Involucri portamotore, coni di estremità e giranti elicocentrifughe in resina plastica
autoestinguente (V0) addizionata di carica minerale per assicurare stabilità
dimensionale. I coni laterali integrano le staffe di ancoraggio del ventilatore alla
superficie di destinazione, per una sicura e veloce installazione.
• Dispositivi elastici di fissaggio dei portamotore ai coni di estremità integranti cerniere
ad innesto rapido con viti di sicurezza, per semplificare gli interventi di pulizia e
manutenzione.
• Motori EC (brushless), a due velocità, termicamente protetti, con alberi montati su
cuscinetti a sfere per garantire il prolungato (almeno 40.000 h) servizio continuo alla
[ 1 ] [ 2 ]
temperatura massima di targa. Possibilità di regolazione continua in velocità mediante
[1] Girante stampata in resina plastica caricata potenziometri (segnale 0-10V).
e autoestinguente (V0) di tipo eliconcentrifugo • Due modalità operative alternative: singola velocità regolabile tramite potenziometro
a flusso misto, che garantisce elevati livelli con segnale 0-10 V oppure doppia velocità selezionabile tramite interruttore esterno.
di portate e pressioni. [2] Esclusiva chiusura • Prestazioni e sicurezza certificate da ente terzo (¥).
a doppia leva che consente la rimozione
istantanea del gruppo motoventilante senza • Grado di protezione da polveri e acqua: IP44 (ventilatore canalizzato in aspirazione e
compromettere l’installazione interna dell’unità. mandata).
• Classe di isolamento elettrico: I (è richiesta la messa a terra).
• Possibilità di connessione a sensori ambientali (opzionali).

NOTE
• I ventilatori della serie VORT Lineo V0 ES sono conformi al Reg. ErP N. 327/2011/UE.
