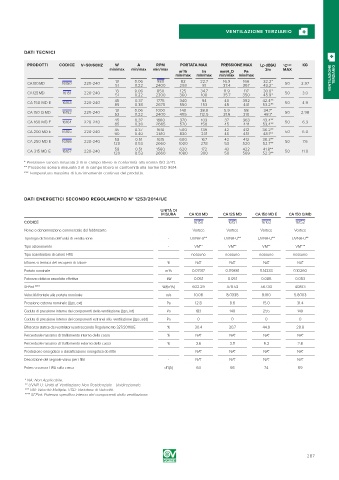

Page 287 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

DATI TECNICI

PRODOTTI CODICE V ~ 50/60HZ W A RPM PORTATA MAX PRESSIONE MAX Lp dB(A) °C*** KG
min/max min/max min/max m /h l/s mmH O Pa 3m MAX
3
2
min/max min/max min/max min/max VENTILAZIONE TERZIARIO
CA 100 MD 16150 220-240 13 0.06 980 82 22.7 16.9 166 32.2* 50 2.97
51 0.22 2400 293 81 37.4 367 43.2*
13 0.06 850 125 34.7 11.9 117 30.8*
CA 125 MD 16151 220-240 50 3.0
51 0.22 2300 360 100 35.7 350 45.9*
45 0.37 1775 340 94 40 392 42.4**
CA 150 MD E 16163 220-240 50 4.9
85 0.38 2670 550 153 45 441 53.2**
13 0.06 1000 140 38.8 5.9 58 34.7*
CA 150 Q MD 16152 220-240 50 2.98
53 0.22 2400 405 112.5 31.6 310 48.1*
45 0.37 1860 370 103 37 363 43.4**
CA 160 MD E 16164 220-240 50 6.3
85 0.38 2665 570 158 45 441 53.4**
45 0.37 1610 500 139 42 412 36.2**
CA 200 MD E 16165 220-240 50 6.0
90 0.40 2610 830 231 46 451 48.1**
58 0.51 1615 600 167 42 412 38.3**
CA 250 MD E 16166 220-240 50 7.6
120 0.53 2660 1000 278 53 520 52.7**
CA 315 MD E 16167 220-240 58 0.51 1560 620 172 43 422 41.8** 50 11.0
120 0.53 2660 1080 300 58 569 52.3**
* Pressione sonora misurata 3 m in campo libero in conformità alla norma ISO 3741.
** Pressione sonora misurata 3 m in campo libero in conformità alla norma ISO 9614.
*** Temperatura massima di funzionamento continuo del prodotto.
DATI ENERGETICI SECONDO REGOLAMENTO N° 1253/2014/UE
UNITÀ DI
MISURA CA 100 MD CA 125 MD CA 150 MD E CA 150 Q MD
CODICE 16150 16151 16163 16152
Nome o denominazione commerciale del fabbricante - Vortice Vortice Vortice Vortice
Tipologia dichiarata dell’unità di ventilazione - UVNR-U** UVNR-U** UVNR-U** UVNR-U**
Tipo azionamento - VM** VM** VM** VM***
Tipo scambiatore di calore HRS - nessuno nessuno nessuno nessuno
Efficienza termica del recupero di calore % NA* NA* NA* NA*
Portata nominale m /s 0.07917 0.09861 0.14333 0.10260
3
Potenza elettrica assorbita effettiva kW 0.051 0.051 0.086 0.053
3
SFPint **** W/(m /s) 602.29 478.53 567.30 408.13
Velocità frontale alla portata nominale m/s 10.08 8.0335 8.1110 5.8003
Pressione esterna nominale (∆ps, ext) Pa 12.8 8.8 15.0 31.4
Caduta di pressione interna dei componenti della ventilazione (∆ps, int) Pa 183 148 255 149
Caduta di pressione interna dei componenti estranei alla ventilazione (∆ps, add) Pa 0 0 0 0
Efficienza statica dei ventilatori usati secondo Regolamento 327/2011/UE % 30.4 30.7 44.9 28.8
Percentuale massima di trafilamento interno della cassa % NA* NA* NA* NA*
Percentuale massima di trafilamento esterno della cassa % 3.6 3.0 6.3 2.8
Prestazione energetica o classificazione energetica dei filtri - NA* NA* NA* NA*
Descrizione del segnale visivo per i filtri - NA* NA* NA* NA*
Potenza sonora LWA sulla cassa dB(A) 64 66 74 69

* NA: Non Applicabile.
** UVNR-U: Unità di Ventilazione Non Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SFPint: Potenza specifica interna dei componenti della ventilazione.

287
