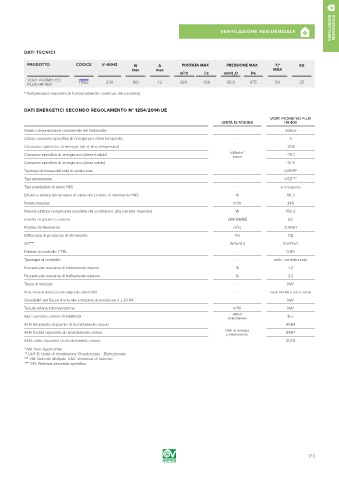

Page 173 - VORTICE - CATALOGO 2019

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

DATI TECNICI

PRODOTTO CODICE V ~ 50HZ W A PORTATA MAX PRESSIONE MAX °C* KG
max max MAX
m /h l/s mmH O Pa
3
2
VORT PROMETEO 11582 230 160 1.3 380 106 68.8 675 50 25
PLUS HR 400
* Temperatura massima di funzionamento continuo del prodotto.

DATI ENERGETICI SECONDO REGOLAMENTO N° 1254/2014/UE
VORT PROMETEO PLUS
UNITÀ DI MISURA HR 400
Nome o denominazione commerciale del fabbricante - Vortice
Classe consumo specifico di energia per clima temperato - A
Consumo specifico di energia sec (clima temperato) -37.6
Consumo specifico di energia sec (clima freddo) kWh/m 2 -76.1
anno
Consumo specifico di energia sec (clima caldo) -12.9
Tipologia dichiarata dell’unità di ventilazione - UVR-B**
Tipo azionamento - VSD***
Tipo scambiatore di calore HRS - a recupero
Efficienza termica del recupero di calore alla portata di riferimento HRS % 88.3
Portata massima m /h 340
3
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima W 156.0
Livello di potenza sonora LWA [DB(A)] 62
3
Portata di riferimento m /s 0.0661
Differenza di pressione di riferimento Pa 118
A
SFI**** W/(m /h) 0.34454
3
Fattore di controllo CTRL - 0.85
Tipologia di controllo - amb. centralizzato
Percentuale massima di trafilamento interno % 1.2
Percentuale massima di trafilamento esterno % 3.2
Tasso di miscela - NA*
Posizione e descrizione segnale visivo filtri - vedi libretto istruzione
Sensibilità del flusso d’aria alle variazioni di pressione a ± 20 PA - NA*
Tenuta all’aria interna/esterna m /h NA*
3
kWh di
AEC consumo annuo di elettricità 357
elettricità/anno
AHS temperato risparmio di riscaldamento annuo 4584
kWh di energia
AHS freddo risparmio di riscaldamento annuo 8967
primaria/anno
AHS caldo risparmio di riscaldamento annuo 2073
* NA: Non Applicabile.
** UVR-B: Unità di Ventilazione Residenziale - Bidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SFI: Potenza assorbita specifica.

173
