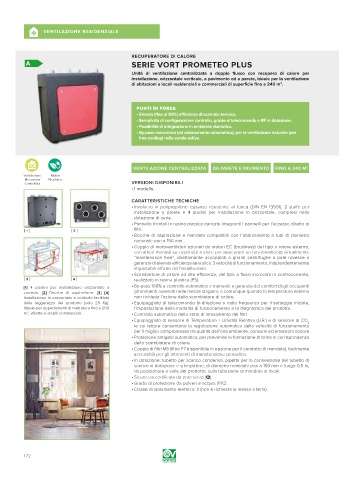

Page 172 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

RECUPERATORE DI CALORE
A SERIE VORT PROMETEO PLUS

Unità di ventilazione centralizzata a doppio flusso con recupero di calore per
installazione, orizzontale verticale, a pavimento ed a parete, ideale per la ventilazione
2
di abitazioni e locali residenziali e commerciali di superficie fino a 240 m .

PUNTI DI FORZA
• Elevata (fino al 93%) efficienza di scambio termico.
• Semplicità di configurazione controllo, grazie al telecomando a RF in dotazione.
• Possibilità di integrazione in ambiente domotico.
• By-pass meccanico (ad azionamento automatico), per la ventilazione naturale (per
free-cooling) nelle serate estive.

efab VENTILAZIONE CENTRALIZZATA DA PARETE E PAVIMENTO FINO A 240 M 2

VERSIONI DISPONIBILI
• 1 modello.

CARATTERISTICHE TECNICHE
• Involucro in polipropilene espanso resistente al fuoco (DIN EN 13501). 2 staffe per
installazione a parete e 4 piadini per installazione in orizzontale, compresi nella
dotazione di serie.
• Pannello frontali in resina plastica caricata integranti i pannelli per l’accesso diretto ai
[ 1 ] [ 2 ] filtri.
• Bocche di aspirazione e mandata compatibili con l’abbinamento a tubi di diametro
nominale pari a 150 mm. A
• Coppia di motoventilatori azionati da motori EC (brushless) del tipo a rotore esterno,
con alberi montati su cuscinetti a sfere per assicurare un funzionamento virtualmente
“maintenance free”, direttamente accoppiati a giranti centrifughe a pale rovesce a
garanzia di elevata efficienza aeraulica. 3 velocità di funzionamento, indipendentemente
impostabili all’atto dell’installazione.
• Scambiatore di calore ad alta efficienza, del tipo a flussi incrociati in controcorrente,
[ 3 ] [ 4 ] realizzato in resina plastica (PS).
[1] 4 piedini per installazione orizzontale a • By-pass 100% a controllo automatico e manuale a garanzia del comfort degli occupanti
corredo. [2] Bocche di aspirazione. [3] [4] gli ambienti asserviti nelle mezze stagioni, o comunque quando la temperatura esterna
Installazione in orizzontale o veritcale facilitata non richieda l’azione dello scambiatore di calore.
dalla leggerezza del prodotto (solo 25 Kg). • Equipaggiato di telecomando bi-direzione a radio frequenza per il settaggio iniziale,
Ideale per appartamenti di metratura fino a 200 l’impostazione della modalità di funzionamento e la diagnostica del prodotto.
2
m , villette e stabili commerciali. • Controllo automatico dello stato di intasamento dei filtri.
• Equipaggiato di sensore di Temperatura + Umidità Relativa (U.R.) e di sensore di CO
2
le cui letture consentono la regolazione automatica della velocità di funzionamento
per il miglior compromesso tra qualità dell’aria ambiente, consumi ed emissioni sonore
• Protezione antigelo automatica, per prevenire la formazione di brina in corrispondenza
dello scambiatore di calore.
• Coppia di filtri M5 (filtro F7 disponibile in opzione per il condotto di mandata), facilmente
accessibili per gli interventi di manutenzione periodica.
• In dotazione: tubetto per scarico condensa, pipetta per la connessione del tubetto di
scarico in dotazione e silenziatore, di diametro nominale pari a 150 mm e lungo 0,5 m,
da posizionare a valle del prodotto, sulla tubazione di mandata ai locali.
• Sicurezza certificata da ente terzo (¥).
• Grado di protezione da polveri e acqua: IPX2.
• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

172
