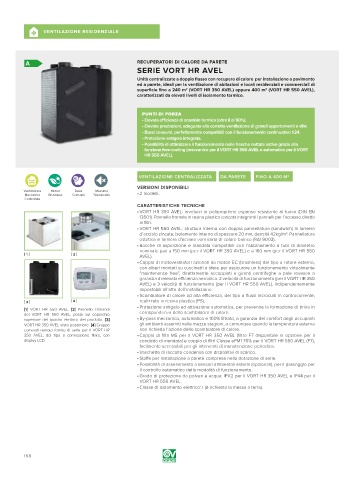

Page 168 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

A RECUPERATORI DI CALORE DA PARETE
SERIE VORT HR AVEL

Unità centralizzate a doppio flusso con recupero di calore per installazione a pavimento
ed a parete, ideali per la ventilazione di abitazioni e locali residenziali e commerciali di
2
2
superficie fino a 240 m (VORT HR 350 AVEL) oppure 400 m (VORT HR 550 AVEL),
caratterizzati da elevati livelli di isolamento termico.
PUNTI DI FORZA
• Elevata efficienza di scambio termico (oltre il al 90%).
• Elevate prestazioni, adeguate alla corretta ventilazione di grandi appartamenti e ville
• Bassi consumi, perfettamente compatibili con il funzionamento continuativo h24.
• Protezione antigelo integrata.
• Possibilità di ottimizzare il funzionamento nelle fresche nottate estive grazie alla
funzione free-cooling (meccanico per il VORT HR 350 AVEL e automatico per il VORT
HR 550 AVEL).

efabcdgh VERSIONI DISPONIBILI DA PARETE FINO A 400 M 2
VENTILAZIONE CENTRALIZZATA

• 2 modelli.
CARATTERISTICHE TECNICHE
• VORT HR 350 AVEL: involucri in polipropilene espanso resistente al fuoco (DIN EN
13501). Pannello frontale in resina plastica caricata integranti i pannelli per l’accesso diretto
ai filtri.
• VORT HR 550 AVEL: struttura interna con doppia pannellatura (sandwich) in lamiera
3
d’acciaio zincata; isolamento interno di spessore 20 mm, densità 42kg/m . Pannellatura
estetica in lamiera d’acciaio verniciata di colore bianco (RAL9003).
• Bocche di aspirazione e mandata compatibili con l’abbinamento a tubi di diametro
nominale pari a 150 mm (per il VORT HR 350 AVEL) e a 160 mm (per il VORT HR 550
[ 1 ] [ 2 ]
AVEL).
• Coppia di motoventilatori azionati da motori EC (brushless) del tipo a rotore esterno,
con alberi montati su cuscinetti a sfere per assicurare un funzionamento virtualmente
“maintenance free”, direttamente accoppiati a giranti centrifughe a pale rovesce a
garanzia di elevata efficienza aeraulica. 2 velocità di funzionamento (per il VORT HR 350
AVEL) e 3 velocità di funzionamento (per il VORT HR 550 AVEL), indipendentemente
impostabili all’atto dell’installazione.
• Scambiatore di calore ad alta efficienza, del tipo a flussi incrociati in controcorrente,
[ 3 ] [ 4 ] realizzato in resina plastica (PS).
• Protezione antigelo ad attivazione automatica, per prevenire la formazione di brina in
[1] VORT HR 550 AVEL. [2] Pannello comandi
del VORT HR 550 AVEL, posto sul coperchio corrispondenza dello scambiatore di calore.
superiore del quadro elettrico del prodotto. [3] • By-pass meccanico, automatico e 100% filtrato, a garanzia del comfort degli occupanti
VORT HR 350 AVEL vista posteriore. [4] Gruppo gli ambienti asserviti nelle mezze stagioni, o comunque quando la temperatura esterna
comandi remoto fornito di serie per il VORT HR non richieda l’azione dello scambiatore di calore.
350 AVEL, del tipo a connessione filare, con • Coppia di filtri M5 per il VORT HR 350 AVEL (filtro F7 disponibile in opzione per il
display LCD. condotto di mandata) e coppia di filtri Classe ePM1 70% per il VORT HR 550 AVEL (F7),
facilmente accessibili per gli interventi di manutenzione periodica.
• Vaschetta di raccolta condensa con dispositivi di scarico.
• Staffe per installazione a parete comprese nella dotazione di serie.
• Possibilità di asservimento a sensori ambientali esterni (opzionali), per il passaggio per
il controllo automatico della modalità di funzionamento.
• Grado di protezione da polveri e acqua: IPX2 per il VORT HR 350 AVEL e IP44 per il
VORT HR 550 AVEL.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).

168
