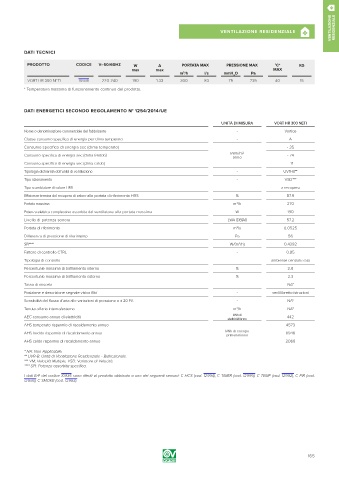

Page 165 - VORTICE - CATALOGO 2019

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

DATI TECNICI

PRODOTTO CODICE V ~ 50/60HZ W A PORTATA MAX PRESSIONE MAX °C* KG
max max MAX
m /h l/s mmH O Pa
3
2
VORT HR 300 NETI 10935 220-240 190 1.33 300 83 75 735 40 15
* Temperatura massima di funzionamento continuo del prodotto.

DATI ENERGETICI SECONDO REGOLAMENTO N° 1254/2014/UE
UNITÀ DI MISURA VORT HR 300 NETI
Nome o denominazione commerciale del fabbricante - Vortice
Classe consumo specifico di energia per clima temperato - A
Consumo specifico di energia sec (clima temperato) - 35
Consumo specifico di energia sec (clima freddo) kWh/m 2 - 74
anno
Consumo specifico di energia sec (clima caldo) - 11
Tipologia dichiarata dell’unità di ventilazione - UVR-B**
Tipo azionamento - VSD***
Tipo scambiatore di calore HRS - a recupero
Efficienza termica del recupero di calore alla portata di riferimento HRS % 87.9
Portata massima m /h 270
3
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima W 190
Livello di potenza sonora LWA [DB(A)] 57.2
3
Portata di riferimento m /s 0.0525
Differenza di pressione di riferimento Pa 56
A A
SPI**** W/(m /h) 0.4392
3
Fattore di controllo CTRL - 0.85
Tipologia di controllo - ambiente centralizzato
Percentuale massima di trafilamento interno % 2.8
Percentuale massima di trafilamento esterno % 2.3
Tasso di miscela - NA*
Posizione e descrizione segnale visivo filtri - vedi libretto istruzioni
Sensibilità del flusso d’aria alle variazioni di pressione a ± 20 PA - NA*
3
Tenuta all’aria interna/esterna m /h NA*
kWh di
AEC consumo annuo di elettricità 442
elettricità/anno
AHS temperato risparmio di riscaldamento annuo 4573
AHS freddo risparmio di riscaldamento annuo kWh di energia 8946
primaria/anno
AHS caldo risparmio di riscaldamento annuo 2068
* NA: Non Applicabile.
** UVR-B: Unità di Ventilazione Residenziale - Bidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SPI: Potenza assorbita specifica.
I dati ErP del codice 10935 sono riferiti al prodotto abbinato a uno dei seguenti sensori: C HCS (cod. 12994), C TIMER (cod. 12999), C TEMP (cod. 12992), C PIR (cod.
12998), C SMOKE (cod. 12993).
