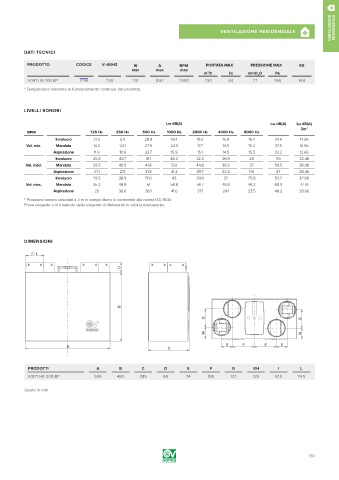

Page 161 - VORTICE - CATALOGO 2019

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

DATI TECNICI

PRODOTTO CODICE V ~ 50HZ W A RPM PORTATA MAX PRESSIONE MAX KG
max max max
m /h l/s mmH O Pa
3
2
VORT HR 200 BP 12116 230 110 0.82 2800 230 64 27 265 16.6
* Temperatura massima di funzionamento continuo del prodotto.

LIVELLI SONORI

Lw dB(A) Lw dB(A) Lp dB(A)
3m*
RPM 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz
Involucro 21.2 27.1 28.9 19.4 19.3 15.8 16.4 34.8 14.26
Vel. min. Mandata 14.2 24.1 27.9 24.3 17.7 14.5 15.2 37.5 16.96
Aspirazione 11.9 18.9 22.7 15.9 15.1 14.5 15.5 33.2 12.66
Involucro 45.8 40.7 41.1 46.2 32.2 26.9 20 53 32.46
Vel. med. Mandata 28.5 40.5 41.8 53.1 44.8 38.3 37 59.5 38.96
Aspirazione 27.1 27.1 31.8 41.2 30.7 22.2 19.1 47 26.46
Involucro 28.5 38.9 50.1 43 39.8 32 25.6 53.2 32.66
Vel. max. Mandata 35.2 46.9 51 56.8 58.7 46.6 46.2 68.3 47.76
Aspirazione 28 30.6 38.1 41.6 37.1 24.1 23.5 49.2 28.66
L
* Pressione sonora calcolata a 3 m in campo libero in conformità alla norma ISO 9614.
Prove eseguite con il metodo della sorgente di riferimento in cabina riverberante.
D

DIMENSIONI
B
L

D

A
C

B
G G

M N
A C E F F E

PRODOTTI A B C D E F G ØH I L
VORT HR 200 BP 595 285 69 74 155 127 125 81.5 74.5
G G 480
Quote in mm
M N
E F F E
