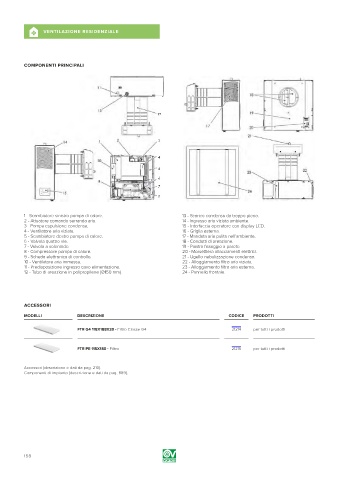

COMPONENTI PRINCIPALI

1 - Scambiatore sinistro pompa di calore. 13 - Scarico condensa da troppo pieno.
2 - Attuatore comando serranda aria. 14 - Ingresso aria viziata ambiente.
3 - Pompa espulsione condensa. 15 - Interfaccia operatore con display LCD.
4 - Ventilatore aria viziata. 16 - Griglia esterna.

5 - Scambiatore destro pompa di calore. 17 - Mandata aria pulita nell’ambiente.

6 - Valvola quattro vie. 18 - Condotti di areazione.
7 - Valvola a solenoide. 19 - Piastra fissaggio a parete.

8 - Compressore pompa di calore. 20 - Morsettiera allacciamenti elettrici.
9 - Scheda elettronica di controllo. 21 - Ugello nebulizzazione condensa.

10 - Ventilatore aria immessa. 22 - Alloggiamento filtro aria viziata.
11 - Predisposizione ingresso cavo alimentazione. 23 - Alloggiamento filtro aria esterna.
12 - Tubo di areazione in polipropilene (Ø150 mm). 24 - Pannello frontale.

ACCESSORI

MODELLI DESCRIZIONE CODICE PRODOTTI

FTR G4 118X188X20 - Filtro Classe G4 21214 per tutti i prodotti

FTR PE 115X180 - Filtro 21215 per tutti i prodotti

Accessori (descrizione e dati da pag. 210).
Componenti di impianto (descrizione e dati da pag. 689).
