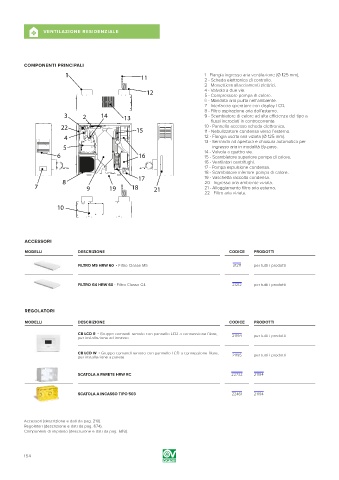

Page 154 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

COMPONENTI PRINCIPALI
1 11 1 - Flangia ingresso aria ventilazione (Ø 125 mm).
2 - Scheda elettronica di controllo.
3 - Morsettiera allacciamenti elettrici.
12 4 - Valvola a due vie.
5 - Compressore pompa di calore.

6 - Mandata aria pulita nell’ambiente.
7 - Interfaccia operatore con display LCD.

8 - Filtro aspirazione aria dall’esterno.
3 2 14 13 9 - Scambiatore di calore ad alta efficienza del tipo a

flussi incrociati in controcorrente.
22 15 10 - Pannello accesso scheda elettronica.
11 - Nebulizzatore condensa verso l’esterno.
4 12 - Flangia uscita aria viziata (Ø 125 mm).
13 - Serranda ad apertura e chiusura automatica per
5 ingresso aria in modalità By-pass.
6 16 14 - Valvola a quattro vie.
15 - Scambiatore superiore pompa di calore.
16 - Ventilatori centrifughi.
17 - Pompa espulsione condensa.
18 - Scambiatore inferiore pompa di calore.
17 19 - Vaschetta raccolta condensa.
8 20 - Ingresso aria ambiente viziata.
7 9 19 18 21 21 - Alloggiamento filtro aria esterna.
22 - Filtro aria viziata.
10

ACCESSORI

MODELLI DESCRIZIONE CODICE PRODOTTI

FILTRO M5 HRW 60 - Filtro Classe M5 21211 per tutti i prodotti

FILTRO G4 HRW 60 - Filtro Classe G4 21212 per tutti i prodotti

REGOLATORI
MODELLI DESCRIZIONE CODICE PRODOTTI

CB LCD R - Gruppo comandi remoto con pannello LCD a connessione filare, 21194 per tutti i prodotti
per installazione ad incasso

CB LCD W - Gruppo comandi remoto con pannello LCD a connessione filare, 21195 per tutti i prodotti
per installazione a parete

SCATOLA A PARETE HRW RC 22732 21194

SCATOLA A INCASSO TIPO 503 22461 21194

Accessori (descrizione e dati da pag. 210).
Regolatori (descrizione e dati da pag. 674).
Componenti di impianto (descrizione e dati da pag. 689).

154
