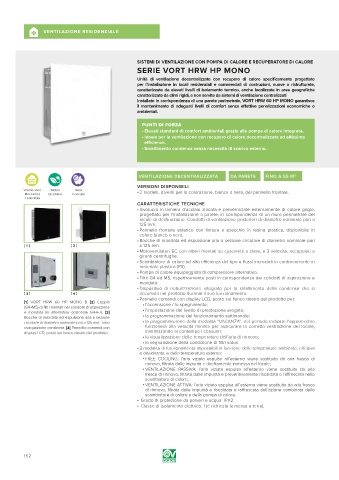

A VENTILAZIONE RESIDENZIALE

SISTEMI DI VENTILAZIONE CON POMPA DI CALORE E RECUPERATORE DI CALORE
SERIE VORT HRW HP MONO

Unità di ventilazione decentralizzate con recupero di calore specificamente progettate
per l’installazione in locali residenziali e commerciali di costruzioni, nuove o ristrutturate,
caratterizzate da elevati livelli di isolamento termico, anche localizzate in aree geografiche
caratterizzate da climi rigidi, e non servite da sistemi di ventilazione centralizzati
Installato in corrispondenza di una parete perimetrale, VORT HRW 60 HP MONO garantisce
il mantenimento di adeguati livelli di comfort senza effettive penalizzazioni economiche o
ambientali.

PUNTI DI FORZA
• Elevati standard di comfort ambientali grazie alla pompa di calore integrata.
• Ideale per la ventilazione con recupero di calore decentralizzata ad altissima
efficienza.
• Smaltimento condensa senza necessità di scarico esterno.

efabcd VERSIONI DISPONIBILI DA PARETE FINO A 55 M 2
VENTILAZIONE DECENTRALIZZATA

• 2 modelli, diversi per la colorazione, bianca o nera, del pannello frontale.
CARATTERISTICHE TECNICHE
• Involucro in lamiera d’acciaio zincata e preverniciate esternamente di colore grigio,
progettato per l’installazione a parete, in corrispondenza di un muro perimetrale del
locale di destinazione. Condotti di ventilazione posteriori di diametro nominale pari a
125 mm.
• Pannello frontale estetico con finitura a specchio in resina plastica, disponibile in
colore bianco o nero.
• Bocche di mandata ed espulsione aria a sezione circolare di diametro nominale pari
[ 1 ] [ 2 ] a 125 mm.
• Motoventilatori EC con alberi montati su cuscinetti a sfere, a 3 velocità, accoppiati a
giranti centrifughe.
• Scambiatore di calore ad alta efficienza del tipo a flussi incrociati in controcorrente in
materiale plastico (PS).
• Pompa di calore equipaggiata di compressore alternativo.
• Filtri G4 ed M5, rispettivamente posti in corrispondenza dei condotti di aspirazione e
mandata.
• Dispositivo di nebulizzazione integrato per lo smaltimento della condensa che si
[ 3 ] [ 4 ] accumula nel prodotto durante il suo funzionamento.
• Pannello comandi con display LCD, posto sul fianco destro del prodotto per:
[1] VORT HRW 60 HP MONO B [2] Coppia
(G4+M5) di filtri montati nei condotti di aspirazione • l’accensione / lo spegnimento;
e mandata (in alternativa opzionale G4+F7). [3] • l’impostazione del livello di prestazione erogata;
Bocche di mandata ed espulsione aria a sezione • la programmazione del funzionamento settimanale;
circolare di diametro nominale pari a 125 mm. Tubo • la programmazione della modalità “VACANZA”: nel periodo indicato l’apparecchio
evaquazione condensa. [4] Pannello comandi con funzionerà alla velocità minima per assicurare la corretta ventilazione del locale,
display LCD, posto sul fianco destro del prodotto. minimizzando al contempo i consumi;
• la visualizzazione delle temperature dell’aria di rinnovo;
• la segnalazione della condizione di filtri saturi.
• 3 modalità di funzionamento impostabili in funzione delle temperature ambiente, effettiva
e desiderata, e della temperatura esterna:
• FREE COOLING: l’aria viziata espulsa all’esterno viene sostituita da aria fresca di
rinnovo, filtrata dalle impurità e direttamente immessa nel locale;
• VENTILAZIONE PASSIVA: l’aria viziata espulsa all’esterno viene sostituita da aria
fresca di rinnovo, filtrata dalle impurità e preventivamente riscaldata o raffrescata nello
scambiatore di calore;
• VENTILAZIONE ATTIVA: l’aria viziata espulsa all’esterno viene sostituita da aria fresca
di rinnovo, filtrata dalle impurità e riscaldata o raffrescata dall’azione combinata dello
scambiatore di calore e della pompa di calore.
• Grado di protezione da polveri e acqua: IPX2.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).
