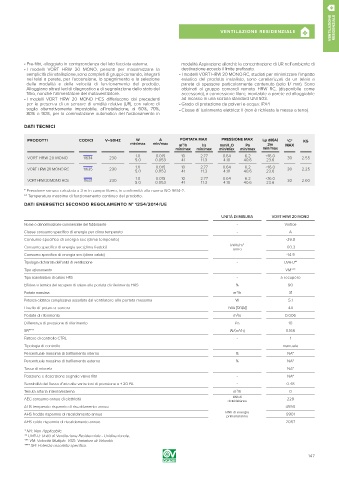

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

• Pre-filtri, alloggiato in corrispondenza del lato facciata esterna. modalità Aspirazione allorchè la concentrazione di UR nell’ambiente di
• I modelli VORT HRW 20 MONO, pensati per massimizzare la destinazione ecceda il limite prefissato.
semplicità di installazione, sono completi di gruppi comando, integrati • I modelli VORT HRW 20 MONO RC, studiati per minimizzare l’impatto
nei telai a parete, per l’accensione, lo spegnimento e la selezione estetico del prodotto installato, sono caratterizzati da un telaio a
della modalità e della velocità di funzionamento del prodotto. parete di spessore particolarmente contenuto (solo 17 mm). Sono
Alloggiano altresì led di diagnostica e di segnalazione dello stato del abbinati al gruppo comandi remoto HRW RC, (disponibile come
filtro, nonché l’alimentatore del motoventilatore. accessorio), a connessione filare, montabile a parete ed alloggiabile
• I modelli VORT HRW 20 MONO HCS differiscono dai precedenti ad incasso in una scatola standard UNI 503.
per la presenza di un sensore di umidità relativa (UR), con valore di • Grado di protezione da polveri e acqua: IPX4
soglia alternativamente impostabile, all’installazione, al 60%, 70%, • Classe di isolamento elettrico: II (non è richiesta la messa a terra).
80% o 90%, per la commutazione automatica del funzionamento in

DATI TECNICI

PRODOTTI CODICI V ~ 50HZ W A PORTATA MAX PRESSIONE MAX Lp dB(A) °C* KG
min/max min/max m /h l/s mmH O Pa 3m MAX
3
2
min/max min/max min/max min/max min/max
1.0 0.015 10 2.77 0.64 6.2 <16.0
VORT HRW 20 MONO 11634 230 30 2.55
5.0 0.053 41 11.3 4.10 40.6 23.6
6.2
0.015
1.0
VORT HRW 20 MONO RC 11635 230 5.0 0.053 10 2.77 0.64 40.6 <16.0 30 2.25
41
4.10
11.3
23.6
1.0
6.2
0.015
VORT HRW 20 MONO HCS 11631 230 5.0 0.053 10 2.77 0.64 40.6 <16.0 30 2.60
23.6
4.10
11.3
41
* Pressione sonora calcolata a 3 m in campo libero, in conformità alla norma ISO 9614-2.
** Temperatura massima di funzionamento continuo del prodotto.
DATI ENERGETICI SECONDO REGOLAMENTO N° 1254/2014/UE
UNITÀ DI MISURA VORT HRW 20 MONO
Nome o denominazione commerciale del fabbricante - Vortice
Classe consumo specifico di energia per clima temperato - A
Consumo specifico di energia sec (clima temperato) -39.8
Consumo specifico di energia sec (clima freddo) kWh/m 2 -83.3
anno
Consumo specifico di energia sec (clima caldo) -14.9
Tipologia dichiarata dell’unità di ventilazione - UVR-U**
Tipo azionamento - VM***
Tipo scambiatore di calore HRS - a recupero
Efficienza termica del recupero di calore alla portata di riferimento HRS % 90
3
Portata massima m /h 31
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima W 5.1
Livello di potenza sonora LWA [DB(A)] 44
3
Portata di riferimento m /s 0.006
Differenza di pressione di riferimento Pa 10
3
SPI**** W/(m /h) 0.166
Fattore di controllo CTRL - 1
Tipologia di controllo - manuale
Percentuale massima di trafilamento interno % NA*
Percentuale massima di trafilamento esterno % NA*
Tasso di miscela - NA*
Posizione e descrizione segnale visivo filtri - NA*
Sensibilità del flusso d’aria alle variazioni di pressione a ± 20 PA - 0.48
Tenuta all’aria interna/esterna m /h 0
3
kWh di
AEC consumo annuo di elettricità 229
elettricità/anno
AHS temperato risparmio di riscaldamento annuo 4550
AHS freddo risparmio di riscaldamento annuo kWh di energia 8901
primaria/anno
AHS caldo risparmio di riscaldamento annuo 2057
* NA: Non Applicabile.
** UVR-U: Unità di Ventilazione Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SPI: Potenza assorbita specifica.
