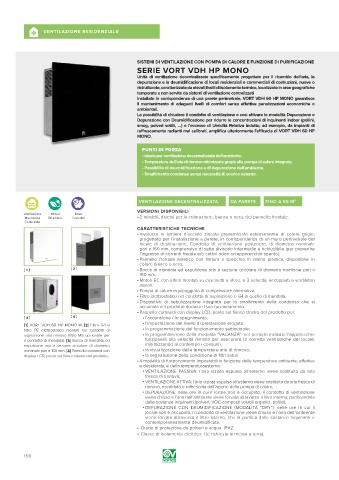

Page 156 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

SISTEMI DI VENTILAZIONE CON POMPA DI CALORE E FUNZIONE DI PURIFICAZIONE
SERIE VORT VDH HP MONO
Unità di ventilazione decentralizzate specificamente progettate per il ricambio dell’aria, la
depurazione e la deumidificazione di locali residenziali e commerciali di costruzioni, nuove o
ristrutturate, caratterizzate da elevati livelli di isolamento termico, localizzate in aree geografiche
temperate e non servite da sistemi di ventilazione centralizzati
Installato in corrispondenza di una parete perimetrale, VORT VDH 60 HP MONO garantisce
il mantenimento di adeguati livelli di comfort senza effettive penalizzazioni economiche o
ambientali.
La possibilità di chiudere il condotto di ventilazione e così attivare le modalità Depurazione e
Depurazione con Deumidificazione per ridurre le concentrazioni di inquinanti indoor (pollini,
smog, polveri sottili, …) e l’eccesso di Umidità Relativa indotto, ad esempio, da impianti di
raffrescamento radianti mal calibrati, amplifica ulteriormente l’efficacia di VORT VDH 60 HP
MONO.

PUNTI DI FORZA
• Ideale per ventilazione decentralizzata dell'ambiente.
• Temperatura dell'aria di rinnovo ottimizzata grazie alla pompa di calore integrata.
• Possibilità di deumidificazione e di depurazione dell'ambiente.
• Smaltimento condensa senza necessità di scarico esterno.

efabcd VERSIONI DISPONIBILI DA PARETE FINO A 55 M 2
VENTILAZIONE DECENTRALIZZATA

• 2 modelli, diversi per la colorazione, bianca o nera, del pannello frontale.

CARATTERISTICHE TECNICHE
• Involucro in lamiera d’acciaio zincata preverniciata esternamente di colore grigio,
progettato per l’installazione a parete, in corrispondenza di un muro perimetrale del
locale di destinazione. Condotto di ventilazione posteriore, di diametro nominale
pari a 160 mm, comprensivo di setto divisorio intermedio e richiudibile (per prevenire
l’ingresso di correnti fredde e/o cattivi odori ad apparecchio spento).
• Pannello frontale estetico con finitura a specchio in resina plastica, disponibile in
colore bianco o nero.
[ 1 ] [ 2 ] • Bocca di mandata ed espulsione aria a sezione circolare di diametro nominale pari a
160 mm.
• Motori EC con alberi montati su cuscinetti a sfere, a 3 velocità, accoppiati a ventilatori
assiali.
• Pompa di calore equipaggiata di compressore alternativo.
• Filtro elettrostatico nel condotto di aspirazione e G4 in quello di mandata.
• Dispositivo di nebulizzazione integrato per lo smaltimento della condensa che si
accumula nel prodotto durante il suo funzionamento.
• Pannello comandi con display LCD, posto sul fianco destro del prodotto per:
[ 3 ] [ 4 ] • l’accensione / lo spegnimento;
[1] VORT VDH 60 HP MONO W. [2] Filtro G4 e • l’impostazione del livello di prestazione erogata;
filtro PE elettrostatico montati nei condotti di • la programmazione del funzionamento settimanale;
aspirazione aria rinnovo (filtro M5 opzionale per • la programmazione della modalità “VACANZA”: nel periodo indicato l’apparecchio
il condotto di mandata). [3] Bocca di mandata ed funzionerà alla velocità minima per assicurare la corretta ventilazione del locale,
espulsione aria a sezione circolare di diametro minimizzando al contempo i consumi;
nominale pari a 160 mm. [4] Pannello comandi con • la visualizzazione delle temperature aria di rinnovo;
display LCD, posto sul fianco destro del prodotto. • la segnalazione della condizione di filtri saturi.
• 4 modalità di funzionamento impostabili in funzione delle temperature ambiente, effettiva
e desiderata, e della temperaturaesterna:
• VENTILAZIONE PASSIVA: l’aria viziata espulsa all’esterno viene sostituita da aria
fresca di rinnovo;
• VENTILAZIONE ATTIVA: l’aria viziata espulsa all’esterno viene sostituita da aria fresca di
rinnovo, riscaldata o raffrescata dall’azione della pompa di calore;
• DEPURAZIONE: nelle ore in cui il locale non è occupato, il condotto di ventilazione
viene chiuso e l’aria nell’ambiente viene forzata attraverso il filtro interno, purificandola
dalle sostanze inquinanti (polveri, VOC-composti volatili organici, pollini);
• DEPURAZIONE CON DEUMIDIFICAZIONE (MODALITÀ “DRY”): nelle ore in cui il
locale non è occupato, il condotto di ventilazione viene chiuso e l’aria dell’ambiente
viene forzata attraverso il filtro interno, che la purifica dalle sostanze inquinanti e
contemporaneamente deumidificata.
• Grado di protezione da polveri e acqua: IPX2.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).
