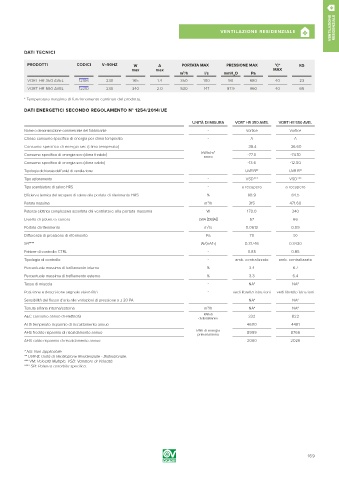

Page 169 - VORTICE - CATALOGO 2019

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

DATI TECNICI

PRODOTTI CODICI V ~ 50HZ W A PORTATA MAX PRESSIONE MAX °C* KG
max max MAX
m /h l/s mmH O Pa
3
2
VORT HR 350 AVEL 12106 230 165 1.4 350 100 90 880 40 23
VORT HR 550 AVEL 12210 230 340 2.0 530 147 97.9 960 40 65
* Temperatura massima di funzionamento continuo del prodotto.

DATI ENERGETICI SECONDO REGOLAMENTO N° 1254/2014/UE
UNITÀ DI MISURA VORT HR 350 AVEL VORT HR 550 AVEL
Nome o denominazione commerciale del fabbricante - Vortice Vortice
Classe consumo specifico di energia per clima temperato - A A
Consumo specifico di energia sec (clima temperato) -38.4 -36.60
Consumo specifico di energia sec (clima freddo) kWh/m 2 -77.0 -74.10
anno
Consumo specifico di energia sec (clima caldo) -13.6 -12.50
Tipologia dichiarata dell’unità di ventilazione - UVR-B** UVR-B**
Tipo azionamento - VSD*** VSD***
Tipo scambiatore di calore HRS - a recupero a recupero
Efficienza termica del recupero di calore alla portata di riferimento HRS % 88.9 84.5
Portata massima m /h 315 471.60
3
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima W 170.0 340
Livello di potenza sonora LWA [DB(A)] 57 66
Portata di riferimento m /s 0.0613 0.09
3
Differenza di pressione di riferimento Pa 70 50
SPI**** W/(m /h) 0.31746 0.3430
3
Fattore di controllo CTRL - 0.85 0.85
Tipologia di controllo - amb. centralizzato amb. centralizzato
Percentuale massima di trafilamento interno % 3.4 6.7
Percentuale massima di trafilamento esterno % 3.3 6.4
Tasso di miscela - NA* NA*
Posizione e descrizione segnale visivo filtri - vedi libretto istruzioni vedi libretto istruzioni
Sensibilità del flusso d’aria alle variazioni di pressione a ± 20 PA - NA* NA*
Tenuta all’aria interna/esterna m /h NA* NA*
3
kWh di
AEC consumo annuo di elettricità 332 822
elettricità/anno
AHS temperato risparmio di riscaldamento annuo 4600 4481
kWh di energia
AHS freddo risparmio di riscaldamento annuo 8999 8766
primaria/anno
AHS caldo risparmio di riscaldamento annuo 2080 2026
* NA: Non Applicabile.
** UVR-B: Unità di Ventilazione Residenziale - Bidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SPI: Potenza assorbita specifica.

169
