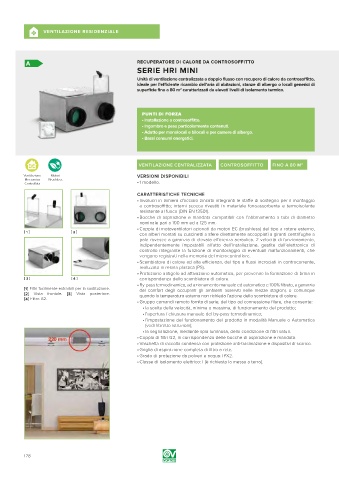

Page 178 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

A RECUPERATORE DI CALORE DA CONTROSOFFITTO
SERIE HRI MINI

Unità di ventilazione centralizzata a doppio flusso con recupero di calore da controsoffitto,
ideale per l’efficiente ricambio dell’aria di abitazioni, stanze di albergo o locali generici di
superficie fino a 80 m caratterizzati da elevati livelli di isolamento termico.
2

PUNTI DI FORZA
• Installazione a controsoffitto.
• Ingombro e peso particolarmente contenuti.
• Adatto per monolocali e bilocali e per camere di albergo.
• Bassi consumi energetici.

efab VENTILAZIONE CENTRALIZZATA CONTROSOFFITTO FINO A 80 M 2

VERSIONI DISPONIBILI
• 1 modello.

CARATTERISTICHE TECNICHE
• Involucri in lamiera d’acciaio zincata integranti le staffe di sostegno per il montaggio
a controsoffitto; interni scocca rivestiti in materiale fonoassorbente e termoisolante
resistente al fuoco (DIN EN 13501).
• Bocche di aspirazione e mandata compatibili con l’abbinamento a tubi di diametro
nominale pari a 100 mm ed a 125 mm.
• Coppia di motoventilatori azionati da motori EC (brushless) del tipo a rotore esterno,
[ 1 ] [ 2 ]
con alberi montati su cuscinetti a sfere direttamente accoppiati a giranti centrifughe a
pale rovesce a garanzia di elevata efficienza aeraulica. 2 velocità di funzionamento, A
indipendentemente impostabili all’atto dell’installazione, gestite dall’elettronica di
controllo integrante la funzione di monitoraggio di eventuali malfunzionamenti, che
vengono registrati nella memoria del microcontrollore.
• Scambiatore di calore ad alta efficienza, del tipo a flussi incrociati in controcorrente,
realizzato in resina plastica (PS).
• Protezione antigelo ad attivazione automatica, per prevenire la formazione di brina in
[ 3 ] [ 4 ] corrispondenza dello scambiatore di calore.
• By-pass termodinamico, ad azionamento manuale ed automatico e 100% filtrato, a garanzia
[1] Filtri facilmente estraibili per la sostituzione. del comfort degli occupanti gli ambienti asserviti nelle mezze stagioni, o comunque
[2] Vista frontale. [3] Vista posteriore. quando la temperatura esterna non richieda l’azione dello scambiatore di calore.
[4] Filtro G2.
• Gruppo comandi remoto fornito di serie, del tipo ad connessione filare, che consente:
• la scelta della velocità, minima o massima, di funzionamento del prodotto;
• l’apertura / chiusura manuale del by-pass termodinamico;
• l’impostazione del funzionamento del prodotto in modalità Manuale o Automatica
(vedi libretto istruzioni);
• la segnalazione, mediante spia luminosa, della condizione di filtri saturi.
• Coppia di filtri G2, in corrispondenza delle bocche di aspirazione e mandata.
• Vaschetta di raccolta condensa con protezione anti-tracimazione e dispositivi di scarico.
• Griglia di aspirazione completa di filtro a rete.
• Grado di protezione da polveri e acqua: IPX2.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).

178
