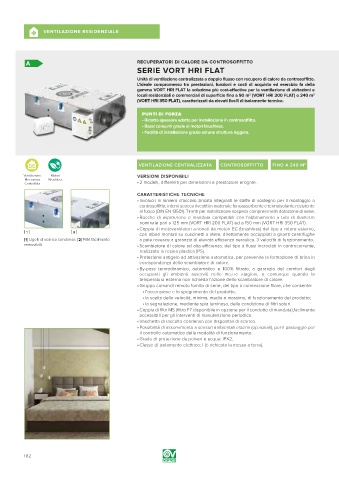

Page 182 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

A RECUPERATORI DI CALORE DA CONTROSOFFITTO
SERIE VORT HRI FLAT

Unità di ventilazione centralizzata a doppio flusso con recupero di calore da controsoffitto.
L’ideale compromesso tra prestazioni, funzioni e costi di acquisto ed esercizio fa della
gamma VORT HRI FLAT la soluzione più cost-effective per la ventilazione di abitazioni e
locali residenziali e commerciali di superficie fino a 90 m (VORT HRI 200 FLAT) o 240 m
2
2
(VORT HRI 350 FLAT), caratterizzati da elevati livelli di isolamento termico.
PUNTI DI FORZA
• Ridotto spessore adatto per Installazione in controsoffitto.
• Bassi consumi grazie ai motori brushless.
• Facilità di installazione grazie ad una struttura leggera.

efab VENTILAZIONE CENTRALIZZATA CONTROSOFFITTO FINO A 240 M 2

VERSIONI DISPONIBILI
• 2 modelli, differenti per dimensioni e prestazioni erogate.

CARATTERISTICHE TECNICHE
• Involucri in lamiera d’acciaio zincata integranti le staffe di sostegno per il montaggio a
controsoffitto; interni scocca rivestiti in materiale fonoassorbente e termoisolante resistente
al fuoco (DIN EN 13501). Tiranti per installazione sospesa compresi nella dotazione di serie.
• Bocche di aspirazione e mandata compatibili con l’abbinamento a tubi di diametro
nominale pari a 125 mm (VORT HRI 200 FLAT) ed a 150 mm (VORT HRI 350 FLAT).
• Coppia di motoventilatori azionati da motori EC (brushless) del tipo a rotore esterno,
[ 1 ] [ 2 ]
con alberi montati su cuscinetti a sfere, direttamente accoppiati a giranti centrifughe
[1] Ugelli di scarico condensa. [2] Filtri facilmente a pale rovesce a garanzia di elevata efficienza aeraulica. 3 velocità di funzionamento.
removibili. • Scambiatore di calore ad alta efficienza, del tipo a flussi incrociati in controcorrente,
realizzato in resina plastica (PS).
• Protezione antigelo ad attivazione automatica, per prevenire la formazione di brina in
corrispondenza dello scambiatore di calore.
• By-pass termodinamico, automatico e 100% filtrato, a garanzia del comfort degli
occupanti gli ambienti asserviti nelle mezze stagioni, o comunque quando la
temperatura esterna non richieda l’azione dello scambiatore di calore.
• Gruppo comandi remoto fornito di serie, del tipo a connessione filare, che consente:
• l’accensione e lo spegnimento del prodotto;
• la scelta della velocità, minima, media o massima, di funzionamento del prodotto;
• la segnalazione, mediante spia luminosa, della condizione di filtri saturi.
• Coppia di filtri M5 (filtro F7 disponibile in opzione per il condotto di mandata),facilmente
accessibili per gli interventi di manutenzione periodica.
• Vaschetta di raccolta condensa con dispositivi di scarico.
• Possibilità di asservimento a sensori ambientali esterni (opzionali), per il passaggio per
il controllo automatico della modalità di funzionamento.
• Grado di protezione da polveri e acqua: IPX2.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).

182
