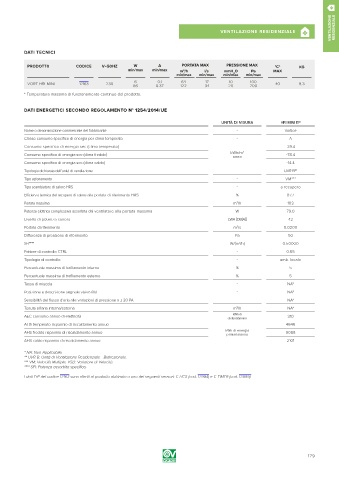

Page 179 - VORTICE - CATALOGO 2019

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

DATI TECNICI

PRODOTT0 CODICE V ~ 50HZ W A PORTATA MAX PRESSIONE MAX °C* KG
min/max min/max m /h l/s mmH O Pa MAX
3
2
min/max min/max min/max min/max
6 0.1 64 17 10 100
VORT HRI MINI 12163 230 40 8.3
86 0.37 122 34 20 200
* Temperatura massima di funzionamento continuo del prodotto.
DATI ENERGETICI SECONDO REGOLAMENTO N° 1254/2014/UE
UNITÀ DI MISURA HRI MINI EP
Nome o denominazione commerciale del fabbricante - Vortice
Classe consumo specifico di energia per clima temperato - A
Consumo specifico di energia sec (clima temperato) -39.4
Consumo specifico di energia sec (clima freddo) kWh/m 2 -78.4
anno
Consumo specifico di energia sec (clima caldo) -14.4
Tipologia dichiarata dell’unità di ventilazione - UVR-B**
Tipo azionamento - VM***
Tipo scambiatore di calore HRS - a recupero
Efficienza termica del recupero di calore alla portata di riferimento HRS % 87.7
Portata massima m /h 103
3
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima W 79.0
Livello di potenza sonora LWA [DB(A)] 42
3
Portata di riferimento m /s 0.0200
Differenza di pressione di riferimento Pa 50
A
SFI**** W/(m /h) 0.50000
3
Fattore di controllo CTRL - 0.65
Tipologia di controllo - amb. locale
Percentuale massima di trafilamento interno % 5
Percentuale massima di trafilamento esterno % 5
Tasso di miscela - NA*
Posizione e descrizione segnale visivo filtri - NA*
Sensibilità del flusso d’aria alle variazioni di pressione a ± 20 PA - NA*
Tenuta all’aria interna/esterna m /h NA*
3
kWh di
AEC consumo annuo di elettricità 310
elettricità/anno
AHS temperato risparmio di riscaldamento annuo 4646
kWh di energia
AHS freddo risparmio di riscaldamento annuo 9088
primaria/anno
AHS caldo risparmio di riscaldamento annuo 2101
* NA: Non Applicabile.
** UVR-B: Unità di Ventilazione Residenziale - Bidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SFI: Potenza assorbita specifica.
I dati ErP del codice 12163 sono riferiti al prodotto abbinato a uno dei seguenti sensori: C HCS (cod. 12994) e C TIMER (cod. 12999).

179
