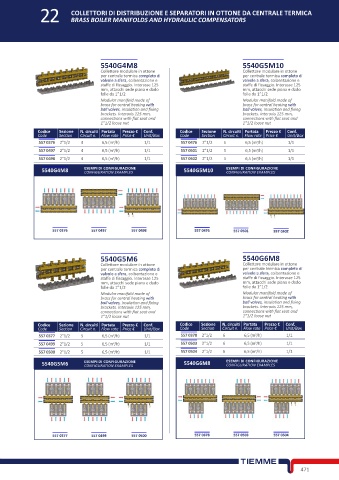

Page 491 - TIEMME - COMPONENTI IDRAULICI

22 COLLETTORI DI DISTRIBUZIONE E SEPARATORI IN OTTONE DA CENTRALE TERMICA
BRASS BOILER MANIFOLDS AND HYDRAULIC COMPENSATORS

5540G4M8 5540G5M10
Collettore modulare in ottone Collettore modulare in ottone
per centrale termica completo di per centrale termica completo di
valvole a sfera, coibentazione e valvole a sfera, coibentazione e
staffe di fissaggio. Interasse 125 staffe di fissaggio. Interasse 125
mm, attacchi sede piana e dado mm, attacchi sede piana e dado
folle da 1”1/2 folle da 1”1/2
Modular manifold made of Modular manifold made of
brass for central heating with brass for central heating with
ball valves, insulation and fixing ball valves, insulation and fixing
brackets. Interaxis 125 mm, brackets. Interaxis 125 mm,
connections with flat seat and connections with flat seat and
1”1/2 loose nut 1”1/2 loose nut
Codice Sezione N. circuiti Portata Prezzo € Conf. Codice Sezione N. circuiti Portata Prezzo € Conf.
Code Section Circuit n. Flow rate Price € Unit/Box Code Section Circuit n. Flow rate Price € Unit/Box
557 0376 2”1/2 4 6,5 (m3/h) 1/1 557 0476 2”1/2 5 6,5 (m3/h) 1/1
557 0497 2”1/2 4 6,5 (m3/h) 1/1 557 0501 2”1/2 5 6,5 (m3/h) 1/1
557 0498 2”1/2 4 6,5 (m3/h) 1/1 557 0502 2”1/2 5 6,5 (m3/h) 1/1
5540G4M8 ESEMPI DI CONFIGURAZIONE 5540G5M10 ESEMPI DI CONFIGURAZIONE
CONFIGURATION EXAMPLES
CONFIGURATION EXAMPLES

557 0376 557 0497 557 0498 557 0476 557 0501 557 0502

5540G5M6 5540G6M8
Collettore modulare in ottone Collettore modulare in ottone
per centrale termica completo di per centrale termica completo di
valvole a sfera, coibentazione e valvole a sfera, coibentazione e
staffe di fissaggio. Interasse 125 staffe di fissaggio. Interasse 125
mm, attacchi sede piana e dado mm, attacchi sede piana e dado
folle da 1”1/2 folle da 1”1/2
Modular manifold made of Modular manifold made of
brass for central heating with brass for central heating with
ball valves, insulation and fixing ball valves, insulation and fixing
brackets. Interaxis 125 mm, brackets. Interaxis 125 mm,
connections with flat seat and connections with flat seat and
1”1/2 loose nut 1”1/2 loose nut
Codice Sezione N. circuiti Portata Prezzo € Conf. Codice Sezione N. circuiti Portata Prezzo € Conf.
Code Section Circuit n. Flow rate Price € Unit/Box Code Section Circuit n. Flow rate Price € Unit/Box
557 0377 2”1/2 5 6,5 (m3/h) 1/1 557 0378 2”1/2 6 6,5 (m3/h) 1/1
557 0499 2”1/2 5 6,5 (m3/h) 1/1 557 0503 2”1/2 6 6,5 (m3/h) 1/1
557 0500 2”1/2 5 6,5 (m3/h) 1/1 557 0504 2”1/2 6 6,5 (m3/h) 1/1

5540G5M6 ESEMPI DI CONFIGURAZIONE 5540G6M8 ESEMPI DI CONFIGURAZIONE
CONFIGURATION EXAMPLES
CONFIGURATION EXAMPLES

557 0377 557 0499 557 0500 557 0378 557 0503 557 0504

471
