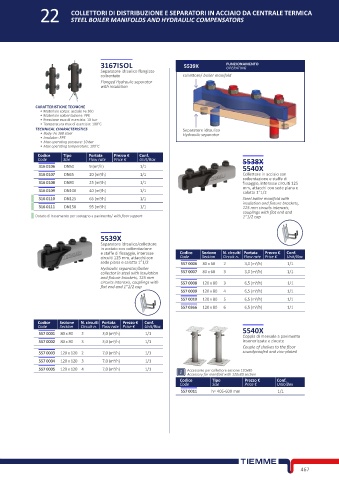

Page 487 - TIEMME - COMPONENTI IDRAULICI

22 COLLETTORI DI DISTRIBUZIONE E SEPARATORI IN ACCIAIO DA CENTRALE TERMICA
STEEL BOILER MANIFOLDS AND HYDRAULIC COMPENSATORS

3167ISOL 5539X FUNZIONAMENTO
Separatore idraulico flangiato OPERATING
coibentato collettore/ boiler manifold
Flanged Hydraulic separator
with insulation

CARATTERISTICHE TECNICHE
• Materiale corpo: acciaio Fe 360
• Materiale coibentazione: PPE
• Pressione max di esercizio: 10 bar
• Temperatura max di esercizio: 100°C
TECHNICAL CHARACTERISTICS Separatore idraulico
• Body: Fe 360 steel Hydraulic separator
• Insulator: PPE
• Max operating pressure: 10 bar
• Max operating temperature: 100°C
Codice Tipo Portata Prezzo € Conf.
Code Size Flow rate Price € Unit/Box 5538X
316 0106 DN50 9 (m3/h) 1/1 5540X
316 0107 DN65 20 (m3/h) 1/1 Collettore in acciaio con
316 0108 DN80 25 (m3/h) 1/1 coibentazione e staffe di
fissaggio, interasse circuiti 125
316 0109 DN100 40 (m3/h) 1/1 mm, attacchi con sede piana e
calotta 1”1/2
316 0110 DN125 65 (m3/h) 1/1 Steel boiler manifold with
insulation and fixture brackets,
316 0111 DN150 95 (m3/h) 1/1 125 mm circuits interaxis,
couplings with flat end and
Dotato di basamento per sostegno a pavimento/ with floor support 1”1/2 cap

5539X
Separatore idraulico/collettore
in acciaio con coibentazione
e staffe di fissaggio, interasse Codice Sezione N. circuiti Portata Prezzo € Conf.
circuiti 125 mm, attacchi con Code Section Circuit n. Flow rate Price € Unit/Box
sede piana e calotta 1”1/2 557 0006 80 x 60 2 3,0 (m3/h) 1/1
Hydraulic separator/boiler
collector in steel with insulation 557 0007 80 x 60 3 3,0 (m3/h) 1/1
and fixture brackets, 125 mm
circuits interaxis, couplings with 557 0008 120 x 80 3 6,5 (m3/h) 1/1
flat end and 1”1/2 cap
557 0009 120 x 80 4 6,5 (m3/h) 1/1
557 0010 120 x 80 5 6,5 (m3/h) 1/1
557 0366 120 x 80 6 6,5 (m3/h) 1/1

Codice Sezione N. circuiti Portata Prezzo € Conf.
Code Section Circuit n. Flow rate Price € Unit/Box 5540X
557 0001 80 x 80 2 3,0 (m3/h) 1/1
Coppia di mensole a pavimento
557 0002 80 x 80 3 3,0 (m3/h) 1/1 insonorizzate e zincate
Couple of shelves to the floor
557 0003 120 x 120 2 7,0 (m3/h) 1/1 soundproofed and zinc-plated
557 0004 120 x 120 3 7,0 (m3/h) 1/1
557 0005 120 x 120 4 7,0 (m3/h) 1/1 Accessorio per collettore sezione 120x80
Accessory for manifold with 120x80 section
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
557 0011 h= 405-600 mm 1/1

467
