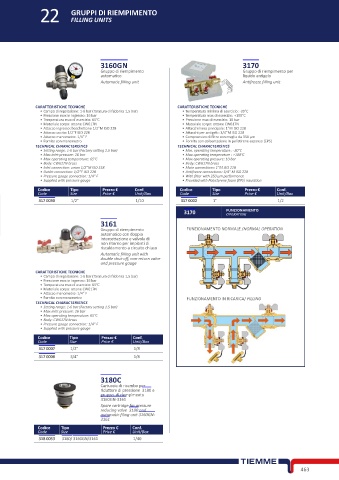

Page 483 - TIEMME - COMPONENTI IDRAULICI

22 GRUPPI DI RIEMPIMENTO
FILLING UNITS

3160GN 3170
Gruppo di riempimento Gruppo di riempimento per
automatico liquido antigelo
Automatic filling unit Antifreeze filling unit

CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Campo di regolazione: 1-6 bar (Taratura di fabbrica 1,5 bar) • Temperatura minima di esercizio: -20°C
• Pressione max in ingresso: 16 bar • Temperatura max di esercizio: +100°C
• Temperatura max di esercizio: 65°C • Pressione max di esercizio: 10 bar
• Materiale corpo: ottone CW617N • Materiale corpo: ottone CW617N
• Attacco ingresso: bocchettone 1/2”M ISO 228 • Attacchi linea principale: 1”M ISO 228
• Attacco uscita: 1/2”F ISO 228 • Attacchi per antigelo: 3/4”M ISO 228
• Attacco manometro: 1/4” F • Comprensivo di filtro con maglia da 350 μm
• Fornito con manometro • Fornito con coibentazione in polistirene espanso (EPS)
TECHNICAL CHARACTERISTICS TECHNICAL CHARACTERISTICS
• Setting range: 1-6 bar (Factory setting 1.5 bar) • Min. operating temperature : -20°C
• Max inlet pressure: 16 bar • Max operating temperature : +100°C
• Max operating temperature: 65°C • Max operating pressure: 10 bar
• Body: CW617N brass • Body: CW617N brass
• Inlet connection: union 1/2”M ISO 228 • Main connections: 1”M ISO 228
• Outlet connection: 1/2”F ISO 228 • Antifreeze connections: 3/4” M ISO 228
• Pressure gauge connection: 1/4” F • With filter with 350 μm performance
• Supplied with pressure gauge • Provided with Polystyrene foam (EPS) insulation
Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box Code Size Price € Unit/Box
317 0030 1/2” 1/10 317 0002 1” 1/2

3170 FUNZIONAMENTO
OPERATING
3161
Gruppo di riempimento FUNZIONAMENTO NORMALE /NORMAL OPERATION
automatico con doppia
intercettazione e valvola di
non ritorno per impianti di
riscaldamento a circuito chiuso
Automatic filling unit with
double shut-off, non-return valve
and pressure gauge
CARATTERISTICHE TECNICHE
• Campo di regolazione: 1-6 bar (Taratura di fabbrica 1,5 bar)
• Pressione max in ingresso: 16 bar
• Temperatura max di esercizio: 65°C
• Materiale corpo: ottone CW617N
• Attacco manometro: 1/4” F
• Fornito con manometro FUNZIONAMENTO IN RICARICA/ FILLING
TECHNICAL CHARACTERISTICS
• Setting range: 1-6 bar (Factory setting 1.5 bar)
• Max inlet pressure: 16 bar
• Max operating temperature: 65°C
• Body: CW617N brass
• Pressure gauge connection: 1/4” F
• Supplied with pressure gauge
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
317 0007 1/2” 1/8
317 0008 3/4” 1/8

3180C
Cartuccia di ricambo per
riduttore di pressione 3180 e
gruppo di riempimento
3160GN-3161
Spare cartridge for pressure
reducing valve 3180 and
automatic filing unit 3160GN-
3161
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
318 0053 3180/ 3160GN/3161 1/40

463
