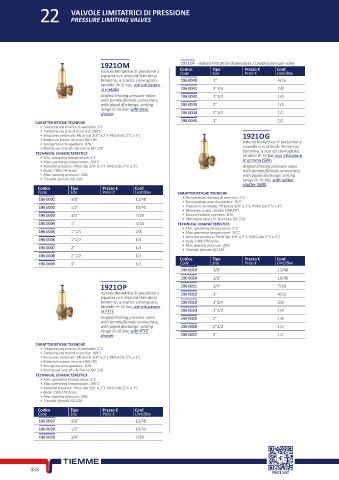

Page 478 - TIEMME - COMPONENTI IDRAULICI

22 VALVOLE LIMITATRICI DI PRESSIONE
PRESSURE LIMITING VALVES

1921OM 1921OP - Valvola limitatrice di pressione / Limiting pressure valve
Valvola limitatrice di pressione a Codice Tipo Prezzo € Conf.
Code
Unit/Box
Size
Price €
squadra con attacchi femmina/
femmina, a scarico convogliato, 196 0040 1” 4/16
tarabile 0÷16 bar, con otturatore
in metallo 196 0041 1”1/4 2/8
Angled limiting pressure valve 196 0042 1”1/2 1/4
with female/female connectors,
with piped discharge, setting 196 0043 2” 1/4
range 0÷16 bar, with steel
shutter 196 0044 2”1/2 1/1
CARATTERISTICHE TECNICHE 196 0045 3” 1/1
• Temperatura minima di esercizio: 5°C
• Temperatura max di esercizio: 200°C
• Pressione nominale: PN16 (da 3/8” a 2”)- PN10 (da 2”½ a 3”) 1921OG
• Materiale corpo: ottone CW617N Valvola limitatrice di pressione a
• Sovrapressione apertura: 20% squadra con attacchi femmina/
• Filettature attacchi: femmina ISO 228 femmina, a scarico convogliato,
TECHNICAL CHARACTERISTICS tarabile 0÷16 bar, con otturatore
• Min. operating temperature: 5°C in gomma (SBR)
• Max operating temperature: 200°C
• Nominal pressure: PN16 (da 3/8” a 2”)- PN10 (da 2”½ a 3”) Angled limiting pressure valve
• Body: CW617N brass with female/female connectors,
• Max opening pressure: 20% with piped discharge, setting
• Threads: female ISO 228 range 0÷16 bar, with rubber
shutter (SBR)
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box CARATTERISTICHE TECNICHE
196 0001 3/8” 12/48 • Temperatura minima di esercizio: 5°C
• Temperatura max di esercizio: 70°C
196 0002 1/2” 10/40 • Pressione nominale: PN16 (da 3/8” a 2”)- PN10 (da 2”½ a 3”)
• Materiale corpo: ottone CW617N
196 0003 3/4” 7/28 • Sovrapressione apertura: 20%
• Filettature attacchi: femmina ISO 228
196 0004 1” 4/16 TECHNICAL CHARACTERISTICS
196 0005 1”1/4 2/8 • Min. operating temperature: 5°C
• Max operating temperature: 70°C
196 0006 1”1/2 1/4 • Nominal pressure: PN16 (da 3/8” a 2”)- PN10 (da 2”½ a 3”)
• Body: CW617N brass
196 0007 2” 1/4 • Max opening pressure: 20%
• Threads: female ISO 228
196 0008 2”1/2 1/1
Codice Tipo Prezzo € Conf.
196 0009 3” 1/1 Code Size Price € Unit/Box
196 0019 3/8” 12/48
196 0020 1/2” 10/40
1921OP 196 0021 3/4” 7/28
Valvola limitatrice di pressione a 196 0022 1” 4/16
squadra con attacchi femmina/
femmina, a scarico convogliato, 196 0023 1”1/4 2/8
tarabile 0÷16 bar, con otturatore
in PTFE 196 0024 1”1/2 1/4
Angled limiting pressure valve 196 0025 2” 1/4
with female/female connectors,
with piped discharge, setting 196 0026 2”1/2 1/1
range 0÷16 bar, with PTFE
shutter 196 0027 3” 1/1
CARATTERISTICHE TECNICHE
• Temperatura minima di esercizio: 5°C
• Temperatura max di esercizio: 180°C
• Pressione nominale: PN16 (da 3/8” a 2”)- PN10 (da 2”½ a 3”)
• Materiale corpo: ottone CW617N
• Sovrapressione apertura: 20%
• Filettature attacchi: femmina ISO 228
TECHNICAL CHARACTERISTICS
• Min. operating temperature: 5°C
• Max operating temperature: 180°C
• Nominal pressure: PN16 (da 3/8” a 2”)- PN10 (da 2”½ a 3”)
• Body: CW617N brass
• Max opening pressure: 20%
• Threads: female ISO 228
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
196 0037 3/8” 12/48
196 0038 1/2” 10/40
196 0039 3/4” 7/28

458
PRICE LIST
