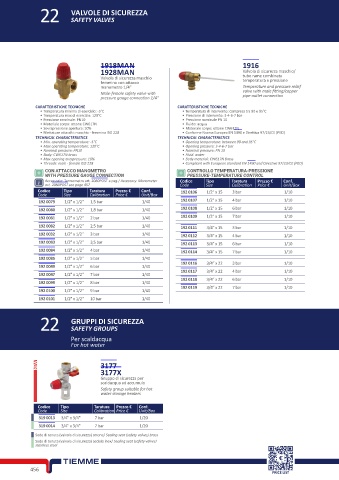

Page 476 - TIEMME - COMPONENTI IDRAULICI

22 VALVOLE DI SICUREZZA
SAFETY VALVES

1918MAN 1916
1928MAN Valvola di sicurezza maschio/
Valvola di sicurezza maschio tubo rame combinata
temperatura e pressione
femmina con attacco
manometro 1/4” Temperature and pressure relief
Male-female safety valve with valve with male fitting/copper
pipe outlet connection
pressure gauge connection 1/4”
CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Temperatura minima di esercizio: -5°C • Temperatura di intervento: compresa tra 90 e 95°C
• Temperatura max di esercizio: 120°C • Pressione di intervento: 3-4-6-7 bar
• Pressione nominale: PN10 • Pressione nominale PN 10
• Materiale corpo: ottone CW617N • Fluido: acqua
• Sovrapressione apertura: 10% • Materiale corpo: ottone CW617N
• Filettature attacchi: maschio - femmina ISO 228 • Conforme Norma Europea EN 1490 e Direttiva 97/23/CE (PED)
TECHNICAL CHARACTERISTICS TECHNICAL CHARACTERISTICS
• Min. operating temperature: -5°C • Opening temperature: between 90 and 95°C
• Max operating temperature: 120°C • Opening pressure: 3-4-6-7 bar
• Nominal pressure: PN10 • Nominal pressure: PN 10
• Body: CW617N brass • Fluid: water
• Max opening overpressure: 10% • Body material: CW617N Brass
• Threads: male - female ISO 228 • Compliant with European standard EN 1490 and Directive 97/23/CE (PED)
CON ATTACCO MANOMETRO CONTROLLO TEMPERATURA-PRESSIONE
WITH PRESSURE GAUGE CONNECTION PRESSURE-TEMPERATURE CONTROL
Accessorio: Termometro art. 2080POST a pag./ Accessory: Manometer Codice Tipo Taratura Prezzo € Conf.
art. 2080POST see page 457 Code Size Calibration Price € Unit/Box
Codice Tipo Taratura Prezzo € Conf. 192 0106 1/2" x 15 3 bar 1/10
Code Size Calibration Price € Unit/Box
192 0079 1/2" x 1/2" 1,5 bar 1/40 192 0107 1/2" x 15 4 bar 1/10
192 0080 1/2" x 1/2" 1,8 bar 1/40 192 0108 1/2" x 15 6 bar 1/10
192 0081 1/2" x 1/2" 2 bar 1/40 192 0109 1/2" x 15 7 bar 1/10
192 0082 1/2" x 1/2" 2,5 bar 1/40 192 0111 3/4” x 15 3 bar 1/10
192 0032 1/2" x 1/2" 3 bar 1/40 192 0112 3/4” x 15 4 bar 1/10
192 0083 1/2" x 1/2" 3,5 bar 1/40 192 0113 3/4” x 15 6 bar 1/10
192 0084 1/2" x 1/2" 4 bar 1/40 192 0114 3/4” x 15 7 bar 1/10
192 0085 1/2" x 1/2" 5 bar 1/40
192 0049 1/2" x 1/2" 6 bar 1/40 192 0116 3/4” x 22 3 bar 1/10
192 0117 3/4” x 22 4 bar 1/10
192 0047 1/2" x 1/2" 7 bar 1/40
192 0118 3/4” x 22 6 bar 1/10
192 0099 1/2" x 1/2" 8 bar 1/40
192 0119 3/4” x 22 7 bar 1/10
192 0100 1/2" x 1/2" 9 bar 1/40
192 0101 1/2" x 1/2" 10 bar 1/40

22 GRUPPI DI SICUREZZA

SAFETY GROUPS
Per scaldacqua
For hot water

3177 ■
Gruppo di sicurezza per
3177X ■
scaldacqua ad accumulo
Safety group suitable for hot
water storage heaters
Codice Tipo Taratura Prezzo € Conf.
Code Size Calibration Price € Unit/Box
319 0013 3/4" x 3/4" 7 bar 1/20
319 0014 3/4" x 3/4" 7 bar 1/20
Sede di tenuta (valvola di sicurezza) ottone/ Sealing seat (safety valves) brass
Sede di tenuta (valvola di sicurezza) acciaio inox/ Sealing seat (safety valves)
stainless steel

456
PRICE LIST
