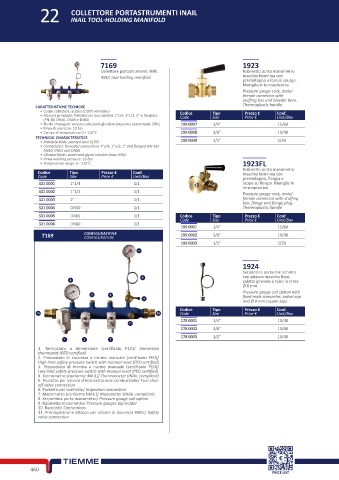

Page 480 - TIEMME - COMPONENTI IDRAULICI

22 COLLETTORE PORTASTRUMENTI INAIL
INAIL TOOL-HOLDING MANIFOLD

7169 1923
Collettore portastrumenti INAIL Rubinetto porta manometro
INAIL tool-holding manifold maschio femmina con
premistoppa e foro di spurgo.
Maniglia in termoplastica
Pressure gauge cock, male/
female connector with
stuffing box and bleeder bore.
CARATTERISTICHE TECNICHE Thermoplastic handle
• Corpo collettore: acciaio S195T verniciato Codice Tipo Prezzo € Conf.
• Attacchi principali: filettato con bocchettoni 1”1/4, 1”1/2, 2” e flangiato Code Size Price € Unit/Box
(PN 16) DN50, DN65 e DN80
• Fluido impiegato: acqua e soluzione glicolata (massima percentuale 30%) 199 0007 1/4” 15/60
• Pmax di esercizio: 10 bar
• Campo di temperatura: 0 ÷ 110°C 199 0008 3/8” 10/40
TECHNICAL CHARACTERISTICS 199 0009 1/2” 5/20
• Manifold body: painted steel S195T
• Connections: threaded connections 1”1/4, 1”1/2, 2” and flanged (PN 16)
DN50, DN65 and DN80
• Allowed fluids: water and glycol solution (max 30%)
• Pmax working pressure: 10 bar
• Temperature range: 0 - 110°C 1923FL
Codice Tipo Prezzo € Conf. Rubinetto porta manometro
maschio femmina con
Code Size Price € Unit/Box premistoppa, flangia e
321 0001 1”1/4 1/1 tappo su flangia. Maniglia in
termoplastica
321 0002 1”1/2 1/1 Pressure gauge cock, male/
321 0003 2” 1/1 female connector with stuffing
box, flange and flange plug.
321 0004 DN50 1/1 Thermoplastic handle
321 0005 DN65 1/1 Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
321 0006 DN80 1/1
199 0001 1/4” 15/60
7169 CONFIGURAZIONE 199 0002 3/8” 10/40
CONFIGURATION
199 0003 1/2” 5/20
7
1924
Serpentina porta manometro
8 con attacco maschio fisso,
4 calotta girevole e tubo in rame
Ø 8 mm
Pressure gauge coil siphon with
5 6 fixed male connector, swivel cap
9
and Ø 8 mm copper pipe
Codice Tipo Prezzo € Conf.
10 10 Code Size Price € Unit/Box
178 0001 1/4” 10/40
11
178 0002 3/8” 10/40
178 0003 1/2” 10/40
1 2 3
1. Termostato a immersione (certificato PED)/ Immersion
thermostat (PED certified)
2. Pressostato di sicurezza a riarmo manuale (certificato PED)/
High limit safety pressure switch with manual reset (PED certified)
3. Pressostato di minima a riarmo manuale (certificato PED)/
Low limit safety pressure switch with manual reset (PED certified)
4. Termometro (conforme INAIL)/ Thermometer (INAIL compliant)
5. Pozzetto per valvola d’intercettazione combustibile/ Fuel shut-
off valve connection
6. Pozzetto per controllo/ Inspection connection
7. Manometro (conforme INAIL)/ Manometer (INAIL compliant)
8. Serpentina porta manometro/ Pressure gauge coil siphon
9. Rubinetto manometro/ Pressure gauges tap-holder
10. Raccordi/ Connections
11. Predisposizione attacco per valvola di sicurezza INAIL/ Safety
valve connection

460
PRICE LIST
