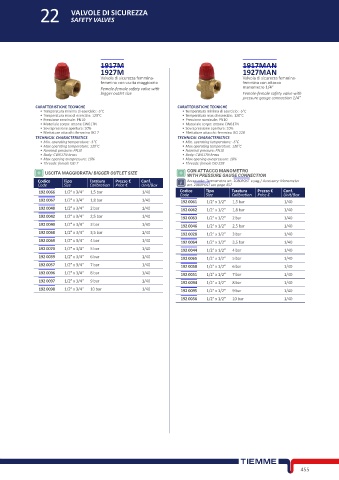

P. 475
22 VALVOLE DI SICUREZZA
SAFETY VALVES
1917M 1917MAN
1927M 1927MAN
Valvola di sicurezza femmina- Valvola di sicurezza femmina-
femmina con uscita maggiorata femmina con attacco
Female-female safety valve with manometro 1/4”
bigger outlet size Female-female safety valve with
pressure gauge connection 1/4”
CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Temperatura minima di esercizio: -5°C • Temperatura minima di esercizio: -5°C
• Temperatura max di esercizio: 120°C • Temperatura max di esercizio: 120°C
• Pressione nominale: PN10 • Pressione nominale: PN10
• Materiale corpo: ottone CW617N • Materiale corpo: ottone CW617N
• Sovrapressione apertura: 10% • Sovrapressione apertura: 10%
• Filettature attacchi: femmina ISO 7 • Filettature attacchi: femmina ISO 228
TECHNICAL CHARACTERISTICS TECHNICAL CHARACTERISTICS
• Min. operating temperature: -5°C • Min. operating temperature: -5°C
• Max operating temperature: 120°C • Max operating temperature: 120°C
• Nominal pressure: PN10 • Nominal pressure: PN10
• Body: CW617N brass • Body: CW617N brass
• Max opening overpressure: 10% • Max opening overpressure: 10%
• Threads: female ISO 7 • Threads: female ISO 228
USCITA MAGGIORATA/ BIGGER OUTLET SIZE CON ATTACCO MANOMETRO
WITH PRESSURE GAUGE CONNECTION
Codice Tipo Taratura Prezzo € Conf. Accessorio: Termometro art. 2080POST a pag./ Accessory: Manometer
Code Size Calibration Price € Unit/Box art. 2080POST see page 457
192 0066 1/2" x 3/4" 1,5 bar 1/40 Codice Tipo Taratura Prezzo € Conf.
Code Size Calibration Price € Unit/Box
192 0067 1/2" x 3/4" 1,8 bar 1/40 192 0061 1/2" x 1/2" 1,5 bar 1/40
192 0048 1/2" x 3/4" 2 bar 1/40 192 0062 1/2" x 1/2" 1,8 bar 1/40
192 0042 1/2" x 3/4" 2,5 bar 1/40 192 0063 1/2" x 1/2" 2 bar 1/40
192 0040 1/2" x 3/4" 3 bar 1/40 192 0046 1/2" x 1/2" 2,5 bar 1/40
192 0068 1/2" x 3/4" 3,5 bar 1/40 192 0028 1/2" x 1/2" 3 bar 1/40
192 0069 1/2" x 3/4" 4 bar 1/40 192 0064 1/2" x 1/2" 3,5 bar 1/40
192 0070 1/2" x 3/4" 5 bar 1/40 192 0044 1/2" x 1/2" 4 bar 1/40
192 0039 1/2" x 3/4" 6 bar 1/40 192 0065 1/2" x 1/2" 5 bar 1/40
192 0057 1/2" x 3/4" 7 bar 1/40 192 0058 1/2" x 1/2" 6 bar 1/40
192 0096 1/2" x 3/4" 8 bar 1/40 192 0051 1/2" x 1/2" 7 bar 1/40
192 0097 1/2" x 3/4" 9 bar 1/40 192 0094 1/2" x 1/2" 8 bar 1/40
192 0098 1/2" x 3/4" 10 bar 1/40 192 0095 1/2" x 1/2" 9 bar 1/40
192 0056 1/2" x 1/2" 10 bar 1/40
