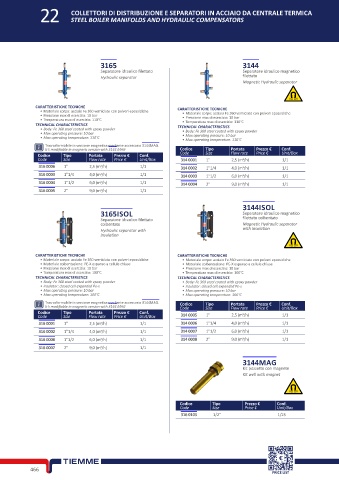

Page 486 - TIEMME - COMPONENTI IDRAULICI

22 COLLETTORI DI DISTRIBUZIONE E SEPARATORI IN ACCIAIO DA CENTRALE TERMICA
STEEL BOILER MANIFOLDS AND HYDRAULIC COMPENSATORS

3165 3144
Separatore idraulico filettato Separatore idraulico magnetico
Hydraulic separator filettato
Magnetic Hydraulic separator

CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Materiale corpo: acciaio Fe 360 verniciato con polveri epossidiche
• Pressione max di esercizio: 10 bar • Materiale corpo: acciaio Fe 360 verniciato con polveri epossidiche
• Pressione max di esercizio: 10 bar
• Temperatura max di esercizio: 110°C • Temperatura max di esercizio: 110°C
TECHNICAL CHARACTERISTICS TECHNICAL CHARACTERISTICS
• Body: Fe 360 steel coated with epoxy powder • Body: Fe 360 steel coated with epoxy powder
• Max operating pressure: 10 bar
• Max operating temperature: 110°C • Max operating pressure: 10 bar
• Max operating temperature: 110°C
Trasrasformabile in versione magnetica mediante accessorio 3144MAG.
It's modifiable in magnetic version with 3144 MAG Codice Tipo Portata Prezzo € Conf.
Codice Tipo Portata Prezzo € Conf. Code Size Flow rate Price € Unit/Box
Code Size Flow rate Price € Unit/Box 314 0001 1” 2,5 (m3/h) 1/1
316 0006 1” 2,5 (m3/h) 1/1 314 0002 1”1/4 4,0 (m3/h) 1/1
316 0003 1”1/4 4,0 (m3/h) 1/1 314 0003 1”1/2 6,0 (m3/h) 1/1
316 0004 1”1/2 6,0 (m3/h) 1/1 314 0004 2” 9,0 (m3/h) 1/1
316 0005 2” 9,0 (m3/h) 1/1

3144ISOL
3165ISOL Separatore idraulico magnetico
Separatore idraulico filettato filettato coibentato
coibentato Magnetic Hydraulic separator
Hydraulic separator with with insulation
insulation

CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Materiale corpo: acciaio Fe 360 verniciato con polveri epossidiche • Materiale corpo: acciaio Fe 360 verniciato con polveri epossidiche
• Materiale coibentazione: PE-X espanso a cellule chiuse • Materiale coibentazione: PE-X espanso a cellule chiuse
• Pressione max di esercizio: 10 bar • Pressione max di esercizio: 10 bar
• Temperatura max di esercizio: 100°C • Temperatura max di esercizio: 100°C
TECHNICAL CHARACTERISTICS TECHNICAL CHARACTERISTICS
• Body: Fe 360 steel coated with epoxy powder • Body: Fe 360 steel coated with epoxy powder
• Insulator: closed cell expanded Pe-x • Insulator: closed cell expanded Pe-x
• Max operating pressure: 10 bar • Max operating pressure: 10 bar
• Max operating temperature: 100°C • Max operating temperature: 100°C
Trasrasformabile in versione magnetica mediante accessorio 3144MAG. Codice Tipo Portata Prezzo € Conf.
It's modifiable in magnetic version with 3144 MAG Code Size Flow rate Price € Unit/Box
Codice Tipo Portata Prezzo € Conf.
Code Size Flow rate Price € Unit/Box 314 0005 1” 2,5 (m3/h) 1/1
316 0001 1” 2,5 (m3/h) 1/1 314 0006 1”1/4 4,0 (m3/h) 1/1
316 0002 1”1/4 4,0 (m3/h) 1/1 314 0007 1”1/2 6,0 (m3/h) 1/1
316 0008 1”1/2 6,0 (m3/h) 1/1 314 0008 2” 9,0 (m3/h) 1/1
316 0007 2” 9,0 (m3/h) 1/1
3144MAG
Kit pozzetto con magnete
Kit well with magnet

Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
316 0105 1/2” 1/25

466
PRICE LIST
