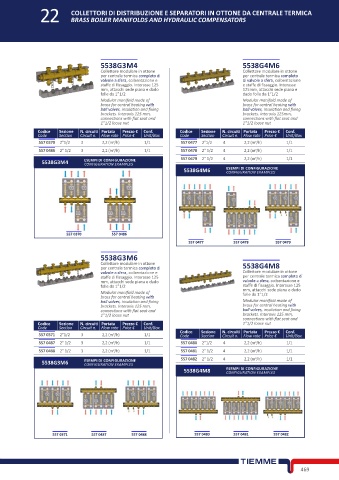

Page 489 - TIEMME - COMPONENTI IDRAULICI

22 COLLETTORI DI DISTRIBUZIONE E SEPARATORI IN OTTONE DA CENTRALE TERMICA
BRASS BOILER MANIFOLDS AND HYDRAULIC COMPENSATORS

5538G3M4 5538G4M6
Collettore modulare in ottone Collettore modulare in ottone
per centrale termica completo di per centrale termica completo
valvole a sfera, coibentazione e di valvole a sfera, coibentazione
staffe di fissaggio. Interasse 125 e staffe di fissaggio. Interasse
mm, attacchi sede piana e dado 125mm, attacchi sede piana e
folle da 1”1/2 dado folle da 1”1/2
Modular manifold made of Modular manifold made of
brass for central heating with brass for central heating with
ball valves, insulation and fixing ball valves, insulation and fixing
brackets. Interaxis 125 mm, brackets. Interaxis 125mm,
connections with flat seat and connections with flat seat and
1”1/2 loose nut 1”1/2 loose nut
Codice Sezione N. circuiti Portata Prezzo € Conf. Codice Sezione N. circuiti Portata Prezzo € Conf.
Code Section Circuit n. Flow rate Price € Unit/Box Code Section Circuit n. Flow rate Price € Unit/Box
557 0370 2”1/2 3 2,2 (m3/h) 1/1 557 0477 2”1/2 4 2,2 (m3/h) 1/1
557 0486 2” 1/2 3 2,2 (m3/h) 1/1 557 0478 2” 1/2 4 2,2 (m3/h) 1/1

5538G3M4 ESEMPI DI CONFIGURAZIONE 557 0479 2” 1/2 4 2,2 (m3/h) 1/1
CONFIGURATION EXAMPLES
5538G4M6 ESEMPI DI CONFIGURAZIONE
CONFIGURATION EXAMPLES

557 0370 557 0486
557 0477 557 0478 557 0479

5538G3M6
Collettore modulare in ottone 5538G4M8
per centrale termica completo di
valvole a sfera, coibentazione e Collettore modulare in ottone
staffe di fissaggio. Interasse 125 per centrale termica completo di
mm, attacchi sede piana e dado valvole a sfera, coibentazione e
folle da 1”1/2 staffe di fissaggio. Interasse 125
Modular manifold made of mm, attacchi sede piana e dado
folle da 1”1/2
brass for central heating with
ball valves, insulation and fixing Modular manifold made of
brackets. Interaxis 125 mm, brass for central heating with
connections with flat seat and ball valves, insulation and fixing
1”1/2 loose nut brackets. Interaxis 125 mm,
connections with flat seat and
Codice Sezione N. circuiti Portata Prezzo € Conf. 1”1/2 loose nut
Code Section Circuit n. Flow rate Price € Unit/Box
557 0371 2”1/2 3 2,2 (m3/h) 1/1 Codice Sezione N. circuiti Portata Prezzo € Conf.
Circuit n.
Section
Flow rate Price €
Unit/Box
Code
557 0487 2” 1/2 3 2,2 (m3/h) 1/1 557 0480 2”1/2 4 2,2 (m3/h) 1/1
557 0488 2” 1/2 3 2,2 (m3/h) 1/1 557 0481 2” 1/2 4 2,2 (m3/h) 1/1
5538G3M6 ESEMPI DI CONFIGURAZIONE 557 0482 2” 1/2 4 2,2 (m3/h) 1/1
CONFIGURATION EXAMPLES
5538G4M8 ESEMPI DI CONFIGURAZIONE
CONFIGURATION EXAMPLES

557 0371 557 0487 557 0488 557 0480 557 0481 557 0482

469
