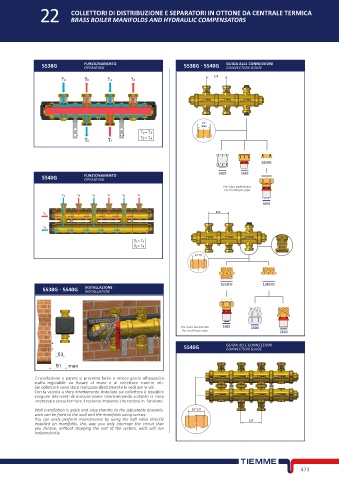

Page 493 - TIEMME - COMPONENTI IDRAULICI

22 COLLETTORI DI DISTRIBUZIONE E SEPARATORI IN OTTONE DA CENTRALE TERMICA
BRASS BOILER MANIFOLDS AND HYDRAULIC COMPENSATORS

5538G FUNZIONAMENTO 5538G - 5540G GUIDA ALLE CONNESSIONI
OPERATING
CONNECTION GUIDE
125
T4 T3 T4 T3

G 1”
Ø26,5
T1= T3
2
T2 T1 T= T4

1859G
1602 1652
5540G FUNZIONAMENTO
OPERATING
Per tubo multistrato
For multilayer pipe
T4 T3 T4 T3 T4 T3
1665
125
T1

T2
T1= T3
2
T= T4
G1”1/2

1552FD 1581FD
5538G - 5540G INSTALLAZIONE
INSTALLATION

Per tubo multistrato 1665 1600
For multilayer pipe 1650

5540G GUIDA ALLE CONNESSIONI
CONNECTION GUIDE

L’installazione a parete si presenta facile e veloce grazie all’apposita
staffa regolabile da fissare al muro e al collettore tramite viti.
Sul collettore sono state realizzate direttamente le sedi per le viti.
Con la valvola a sfera direttamente installata sul collettore è possibile
eseguire interventi di manutenzione interrompendo soltanto la linea
interessata senza fermare il restante impianto che resterà in funzione.
Wall installation is quick and easy thantks to the adjustable brackets, G1”1/2
wich can be fixed to the wall and the manifolds using screws.
You can easly perform maintenance by using the ball valve directly 125
installed on manifolds, this way you only interrupt the circuit that
you choose, without stopping the rest of the system, wich will run
indipendently.
