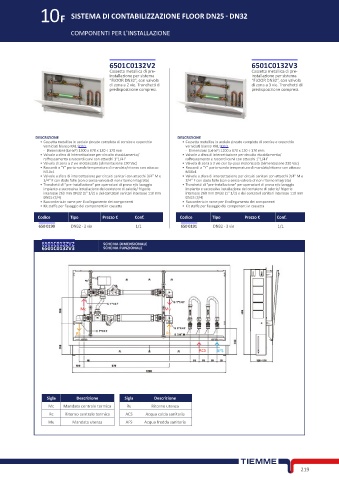

Page 233 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

10F SISTEMA DI CONTABILIZZAZIONE FLOOR DN25 - DN32

COMPONENTI PER L'INSTALLAZIONE

6501C0132V2 6501C0132V3
Cassetta metallica di pre- Cassetta metallica di pre-
installazione per sistema installazione per sistema
“FLOOR DN32”, con valvola “FLOOR DN32”, con valvola
di zona a 2 vie. Tronchetti di di zona a 3 vie. Tronchetti di
predisposizione compresi. predisposizione compresi.

DESCRIZIONE DESCRIZIONE
• Cassetta metallica in acciaio zincato completa di cornice e coperchio • Cassetta metallica in acciaio zincato completa di cornice e coperchio
verniciati bianco RAL 9010 verniciati bianco RAL 9010
- Dimensioni (LxHxP) 1200 x 670 x 120 ÷ 170 mm - Dimensioni (LxHxP) 1200 x 670 x 120 ÷ 170 mm
• Valvole a sfera di intercettazione per circuito riscaldamento/ • Valvole a sfera di intercettazione per circuito riscaldamento/
raffrescamento e raccordi curvi con attacchi 1”1/4 F raffrescamento e raccordi curvi con attacchi 1”1/4 F
• Valvola di zona a 2 vie motorizzata (alimentazione 230 Vac) • Valvola di zona a 3 vie con by-pass motorizzata (alimentazione 230 Vac)
• Raccordi a “Y” porta-sonda temperatura di mandata/ritorno con attacco • Raccordi a “Y” porta-sonda temperatura di mandata/ritorno con attacco
M10x1 M10x1
• Valvole a sfera di intercettazione per circuiti sanitari con attacchi 3/4” M e • Valvole a sfera di intercettazione per circuiti sanitari con attacchi 3/4” M e
3/4” F con dado folle (con o senza valvola di non ritorno integrata) 3/4” F con dado folle (con o senza valvola di non ritorno integrata)
• Tronchetti di “pre-installazione" per operazioni di prova e/o lavaggio • Tronchetti di “pre-installazione" per operazioni di prova e/o lavaggio
impianto e successiva installazione del contatore di calorie/ frigorie impianto e successiva installazione del contatore di calorie/ frigorie
interasse 260 mm DN32 (1" 1/2) e dei contatori sanitari interasse 110 mm interasse 260 mm DN32 (1" 1/2) e dei contatori sanitari interasse 110 mm
DN15 (3/4) DN15 (3/4)
• Raccorderia in rame per il collegamento dei componenti • Raccorderia in rame per il collegamento dei componenti
• Kit staffe per fissaggio dei componenti in cassetta • Kit staffe per fissaggio dei componenti in cassetta
Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
650 0190 DN32 - 2 vie 1/1 650 0191 DN32 - 3 vie 1/1

6501C0132V2 SCHEMA DIMENSIONALE
6501C0132V3 SCHEMA FUNZIONALE

Mc Mu

Rc Ru

ACS AFS

Sigla Descrizione Sigla Descrizione
Mc Mandata centrale termica Ru Ritorno utenza
Rc Ritorno centrale termica ACS Acqua calda sanitaria
Mu Mandata utenza AFS Acqua fredda sanitaria
