10F SISTEMA DI CONTABILIZZAZIONE FLOOR DN25 - DN32

INTRODUZIONE

Modulo di contabilizzazione per circuiti di riscaldamento/raffrescamento e sanitario con attacchi di connessione lato impianto sul
fondo della cassetta.
Rappresenta la soluzione ideale quando si ha la necessità di contabilizzare i consumi di appartamenti di grandi metrature a
distribuzione orizzontale.
Indicato per portate fino a 3,5 m /h (per la misura DN25) e 6 m /h (per la misura DN32).
3
3
Disponibile con valvola di zona a 2 o 3 vie per far fronte alle diverse esigenze impiantistiche.
La cassetta di pre-installazione viene fornita completa di tronchetti per consentire le operazioni di prova e/o lavaggio impianto.
I dispositivi di contabilizzazione possono essere ordinati separatamente in modelli diversi a seconda delle modalità di lettura.

2

1 3
4

1
9 8
5
6

1
1
1
7

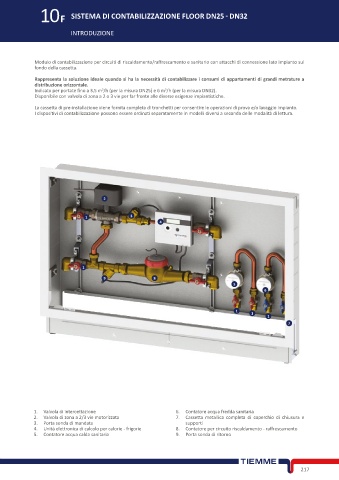

1. Valvola di intercettazione 6. Contatore acqua fredda sanitaria
2. Valvola di zona a 2/3 vie motorizzata 7. Cassetta metallica completa di coperchio di chiusura e
3. Porta sonda di mandata supporti
4. Unità elettronica di calcolo per calorie - frigorie 8. Contatore per circuito riscaldamento - raffrescamento
5. Contatore acqua calda sanitaria 9. Porta sonda di ritorno
