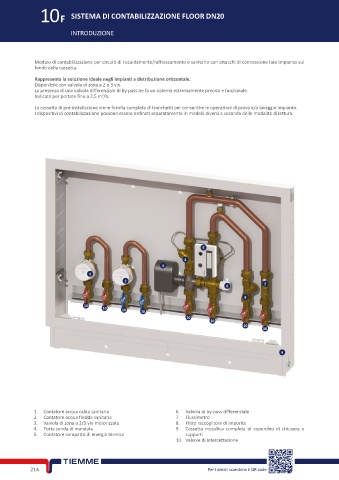

10F SISTEMA DI CONTABILIZZAZIONE FLOOR DN20

INTRODUZIONE

Modulo di contabilizzazione per circuiti di riscaldamento/raffrescamento e sanitario con attacchi di connessione lato impianto sul
fondo della cassetta.
Rappresenta la soluzione ideale negli impianti a distribuzione orizzontale.
Disponibile con valvola di zona a 2 o 3 vie.
La presenza di una valvola differenziale di by-pass ne fa un sistema estremamente preciso e funzionale.
Indicato per portate fino a 2,5 m /h.
3
La cassetta di pre-installazione viene fornita completa di tronchetti per consentire le operazioni di prova e/o lavaggio impianto.
I dispositivi di contabilizzazione possono essere ordinati separatamente in modelli diversi a seconda delle modalità di lettura.

5
4
3
1
2
6 7

8
10
10 10 10
10
10
10
10

9

1. Contatore acqua calda sanitaria 6. Valvola di by-pass differenziale
2. Contatore acqua fredda sanitaria 7. Flussimetro
3. Valvola di zona a 2/3 vie motorizzata 8. Filtro raccoglitore di impurità
4. Porta sonda di mandata 9. Cassetta metallica completa di coperchio di chiusura e
5. Contatore compatto di energia termica supporti
10. Valvole di intercettazione
