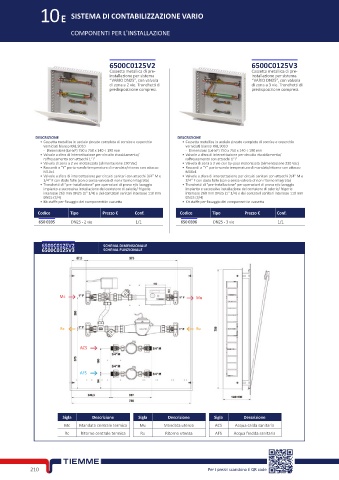

Page 224 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

10E SISTEMA DI CONTABILIZZAZIONE VARIO

COMPONENTI PER L'INSTALLAZIONE

6500C0125V2 6500C0125V3
Cassetta metallica di pre- Cassetta metallica di pre-
installazione per sistema installazione per sistema
“VARIO DN25”, con valvola “VARIO DN25”, con valvola
di zona a 2 vie. Tronchetti di di zona a 3 vie. Tronchetti di
predisposizione compresi. predisposizione compresi.

DESCRIZIONE DESCRIZIONE
• Cassetta metallica in acciaio zincato completa di cornice e coperchio • Cassetta metallica in acciaio zincato completa di cornice e coperchio
verniciati bianco RAL 9010 verniciati bianco RAL 9010
- Dimensioni (LxHxP) 750 x 750 x 140 ÷ 190 mm - Dimensioni (LxHxP) 750 x 750 x 140 ÷ 190 mm
• Valvole a sfera di intercettazione per circuito riscaldamento/ • Valvole a sfera di intercettazione per circuito riscaldamento/
raffrescamento con attacchi 1” F raffrescamento con attacchi 1” F
• Valvola di zona a 2 vie motorizzata (alimentazione 230 Vac) • Valvola di zona a 3 vie con by-pass motorizzata (alimentazione 230 Vac)
• Raccordi a “Y” porta-sonda temperatura di mandata/ritorno con attacco • Raccordi a “Y” porta-sonda temperatura di mandata/ritorno con attacco
M10x1 M10x1
• Valvole a sfera di intercettazione per circuiti sanitari con attacchi 3/4” M e • Valvole a sfera di intercettazione per circuiti sanitari con attacchi 3/4” M e
3/4” F con dado folle (con o senza valvola di non ritorno integrata) 3/4” F con dado folle (con o senza valvola di non ritorno integrata)
• Tronchetti di “pre-installazione" per operazioni di prova e/o lavaggio • Tronchetti di “pre-installazione" per operazioni di prova e/o lavaggio
impianto e successiva installazione del contatore di calorie/ frigorie impianto e successiva installazione del contatore di calorie/ frigorie
interasse 260 mm DN25 (1" 1/4) e dei contatori sanitari interasse 110 mm interasse 260 mm DN25 (1" 1/4) e dei contatori sanitari interasse 110 mm
DN15 (3/4) DN15 (3/4)
• Kit staffe per fissaggio dei componenti in cassetta • Kit staffe per fissaggio dei componenti in cassetta
Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
650 0395 DN25 - 2 vie 1/1 650 0396 DN25 - 3 vie 1/1

6500C0125V2 SCHEMA DIMENSIONALE
6500C0125V3 SCHEMA FUNZIONALE

Mc Mu

Rc Ru

ACS

AFS

Sigla Descrizione Sigla Descrizione Sigla Descrizione
Mc Mandata centrale termica Mu Mandata utenza ACS Acqua calda sanitaria
Rc Ritorno centrale termica Ru Ritorno utenza AFS Acqua fredda sanitaria

210 Per i prezzi scansiona il QR code
