10H SISTEMA DI CONTABILIZZAZIONE HEAT-EVO

INTRODUZIONE

Modulo di contabilizzazione per circuiti di riscaldamento con produzione istantanea di ACS tramite scambiatore in acciaio e, se
previsto, attacco per ricircolo. Completo di valvola di bilanciamento dinamica, valvola pressostatica per la priorità sanitario, valvola
di zona e coibentazione. Risulta essere uno dei sistemi più utilizzati per la contabilizzazione dell’energia abbinata alla produzione
di ACS.

I moduli HEAT-EVO sono tutti coibentati e disponibili in 4 versioni a seconda della configurazione:
• HEAT-EVO1: Modulo di contabilizzazione con uscita per riscaldamento bassa temperatura (per impianti radianti); pompa
impianto riscaldamento e pompa di ricircolo ACS
• HEAT-EVO2: Modulo di contabilizzazione con uscita per riscaldamento bassa temperatura (per impianti radianti) e pompa
impianto riscaldamento
• HEAT-EVO3: Modulo di contabilizzazione con uscita per riscaldamento alta temperatura (per radiatori); pompa di ricircolo ACS
• HEAT-EVO4: Modulo di contabilizzazione con uscita per riscaldamento alta temperatura (per radiatori)
• HEAT-EVO1DYN: Modulo di contabilizzazione con uscita per riscaldamento bassa temperatura (per impianti radianti); pompa
impianto riscaldamento e pompa di ricircolo ACS. Modello dotato di valvola di bilanciamento con controllo pressione differenziale
sul primario e bilanciamento dinamico sulla linea sanitaria.

7
6

5

8
4

9 10

1
11
3

2

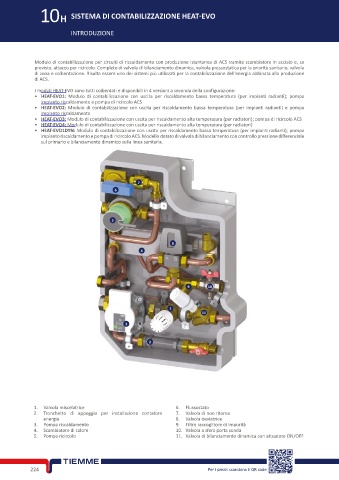

1. Valvola miscelatrice 6. Flussostato
2. Tronchetto di appoggio per installazione contatore 7. Valvola di non ritorno
energia 8. Valvola deviatrice
3. Pompa riscaldamento 9. Filtro raccoglitore di impurità
4. Scambiatore di calore 10. Valvola a sfera porta sonda
5. Pompa ricircolo 11. Valvola di bilanciamento dinamica con attuatore ON/OFF
