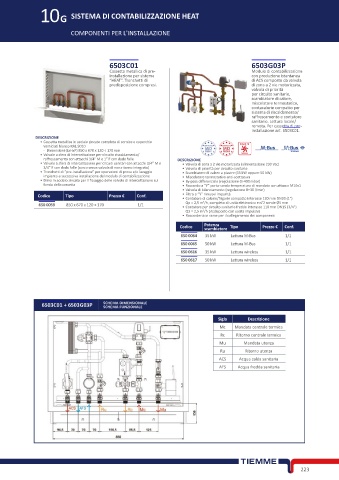

Page 237 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

10G SISTEMA DI CONTABILIZZAZIONE HEAT

COMPONENTI PER L'INSTALLAZIONE

6503C01 6503G03P
Cassetta metallica di pre- Modulo di contabilizzazione
installazione per sistema con produzione istantanea
“HEAT”. Tronchetti di di ACS composto da valvola
predisposizione compresi. di zona a 2 vie motorizzata,
valvola di priorità
per circuito sanitario,
scambiatore di calore,
miscelatore termostatico,
contacalorie compatto per
sistema di riscaldamento/
raffrescamento e contatore
sanitario. Lettura locale/
remota. Per cassetta di pre-
installazione art. 6503C01.
DESCRIZIONE
• Cassetta metallica in acciaio zincato completa di cornice e coperchio
verniciati bianco RAL 9010 00569.79
- Dimensioni (LxHxP) 850 x 670 x 120 ÷ 170 mm Wireless
• Valvole a sfera di intercettazione per circuito riscaldamento/ TURBINA
raffrescamento con attacchi 3/4” M e 1” F con dado folle DESCRIZIONE
• Valvole a sfera di intercettazione per circuiti sanitari con attacchi 3/4” M e • Valvola di zona a 2 vie motorizzata (alimentazione 230 Vac)
3/4” F con dado folle (con o senza valvola di non ritorno integrata) • Valvola di priorità per circuito sanitario
• Tronchetti di “pre-installazione" per operazioni di prova e/o lavaggio • Scambiatore di calore a piastre (35 kW oppure 50 kW)
impianto e successiva installazione del modulo di contabilizzazione • Miscelatore termostativo anti-scottatura
• Dima in acciaio zincato per il fissaggio delle valvole di intercettazione sul • By-pass differenziale (regolazione 0÷400 mbar)
fondo della cassetta • Raccordo a “Y” porta-sonda temperatura di mandata con attacco M10x1
• Valvola di bilanciamento (regolazione 8÷30 l/min)
Codice Tipo Prezzo € Conf. • Filtro a “Y” rimuovi impurità
• Contatore di calorie/frigorie compatto interasse 130 mm DN20 (1")
Qp = 2,5 m /h, completo di unità elettronica e n°2 sonde Ø5 mm
3
650 0059 850 x 670 x 120 ÷ 170 1/1 • Contatore per circuito sanitario freddo interasse 110 mm DN15 (3/4")
Q3 = 2,5 m /h predisposto con uscita impulsiva
3
• Raccorderia in rame per il collegamento dei componenti
Codice Potenza Tipo Prezzo € Conf.
scambiatore
650 0064 35 kW Lettura M-Bus 1/1
650 0065 50 kW Lettura M-Bus 1/1
650 0616 35 kW Lettura wireless 1/1
650 0617 50 kW Lettura wireless 1/1

6503C01 + 6503G03P SCHEMA DIMENSIONALE
SCHEMA FUNZIONALE
Sigla Descrizione
Mc Mandata centrale termica
Rc Ritorno centrale termica
Mu Mandata utenza
Ru Ritorno utenza
ACS Acqua calda sanitaria
AFS Acqua fredda sanitaria

223
